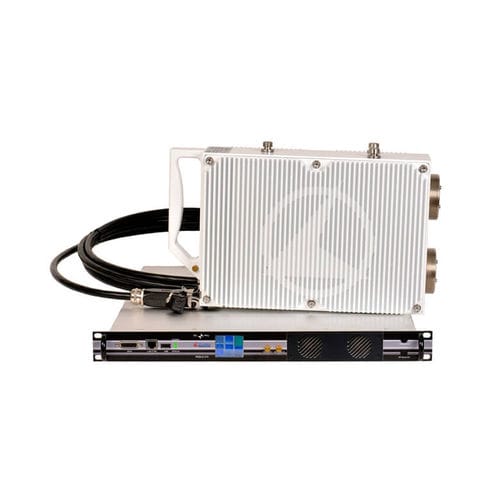

RF-Transceiver REBLE 610 ODU

4 KanäleDatenmodular

Der REBLE610-ODU ist die geteilte Version des REBLE610 Elber full indoor microwave link, von dem er sich durch die Trennung des HF-Teils (untergebracht in einem wasserdichten Aluminiumgehäuse) vom Modem, dem I/O-Teil und der Steuerung unterscheidet. Die Inneneinheit (oder Steuereinheit) REBLE610-IDU ist mit einer redundanten Stromversorgung ausgestattet, die im laufenden Betrieb ausgetauscht werden kann und sowohl mit AC- als auch mit DC-Eingängen verfügbar ist. Der modulare Ansatz hat zur Entwicklung des Datenschnittstellenmoduls (mit Modulator, Demodulator und Datenschnittstelle) und des ODU-Kommunikationsmoduls (mit Kopfversorgung und optischer Schnittstelle) geführt. Aus HF-Sicht ist die neue Übertragungsschaltung in der Lage, bei jedem Modulationsschema etwa 1 Watt zu garantieren und zusätzlich eine breitbandige Vorkorrektur (bis zu 1 GHz je nach Frequenzband) einzuführen. Wichtige Neuerungen auf der Seite der digitalen Eingänge mit drei verschiedenen Datenschnittstellen-Boards: version A ist mit 10 ASI/BTS-Ports auf BNC-Steckern ausgestattet, die als Eingänge oder Ausgänge konfiguriert werden können, so dass es möglich ist, die ASI-Verteilung und ASI-Matrix-Funktionen in dasselbe Gerät einzubinden; sie bietet auch einen GbE-Port L1 für IP-Verkehr, einen 2048 Kbit/s E1-Datenkanal (als Alternative zu 2 ASI/BTS-Ports) und einen "Transit"-Anschluss (um keine Koaxialstecker zu verschwenden); version B ist mit 5 DVB-ASI/BTS/SMPTE310-Ports (in oder out) und 5 E1-Kanälen ausgestattet; Version C ist auf TELCO und Rundfunknetze der neuen Generation ausgerichtet und bietet sowohl SDH- als auch IP-Schnittstellen mit elektrischen und optischen Anschlüssen und integriert optional einen L2-Switch mit QoS-Funktionen.
