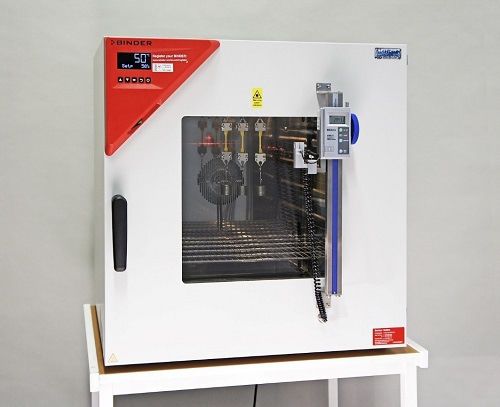

Der Heißsetzofen EB 30 Basic ist für die Heißsetzprüfung von Kabelmaterial nach IEC 60811-507 und technisch gleichwertigen Normen konzipiert.
Es ist auf einem Wärmeschrank mit Fenster in der Tür aufgebaut. Die Innenkammer aus Edelstahl ist mit einer Beleuchtung ausgestattet. Die Messungen werden durch das Fenster mit einem Laserpointer durchgeführt, der auf einer an der Tür angebrachten Messskala montiert ist. Der Linienlaser schaltet sich beim Öffnen der Tür automatisch ab.
Alle Messungen können in eine Tabellenkalkulationsvorlage (im Lieferumfang enthalten) eingefügt werden, um sowohl das notwendige Gewicht für jede Probe als auch das Ergebnis des Hot-Set-Tests zu berechnen.
4 verschiedene Vorlagen werden mitgeliefert und sind bereit zur Installation auf Ihrem Computer (Windows) für die Verwendung in der Tabellenkalkulationssoftware. Die Schablonen sind für die Prüfung von 3 Flachproben, 3 Rundproben, 4 Flachproben mit der Möglichkeit, 2 verschiedene Materialien zu haben, und 4 Rundproben mit der Möglichkeit, 2 verschiedene Materialien zu haben. Diese Vorlagen erzeugen einen Prüfbericht. Ebenfalls im Lieferumfang enthalten sind 4 Haken zum Aufhängen der Proben sowie Gewichte und Klammern für 4 Proben.
Normen
Der Schrank erfüllt die Anforderungen der IEC 60811-507 und technisch gleichwertiger Normen an das Gerät.
Temperaturbereich
+40 °C bis +200 °C
Nutzvolumen
116 Liter
Wichtige Angaben
Zeitliche Temperaturschwankung ± 0,3 °C
Temperaturschwankung im Raum ± 1,3 %
Temperaturregler mit 1 °C Sollwert
Solid State Relais für sichere Steuerung
Übertemperatur-Sicherheitsrelais
Laserpointer zur Messung der Dehnung
Kühlkanäle im Gehäuse für niedrige Oberflächentemperatur
---
