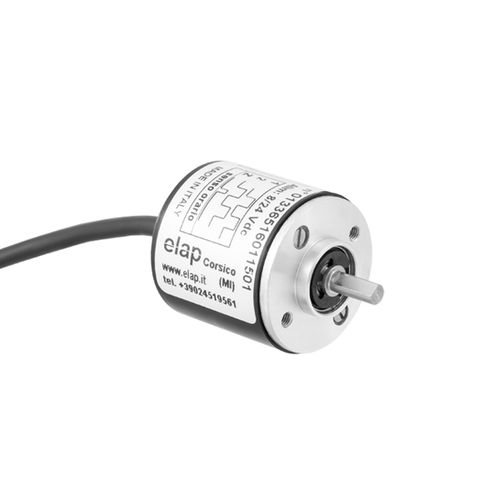

Inkrementaler Drehgeber E30

mit VollwelleIP54für Industrieanwendungen

Die auf der Basis einer kompakten innovativen Technologie entwickelten inkrementalen Drehgeber E30 bieten große Genauigkeit und Zuverlässigkeit bei kleiner Baugröße und einem ausgezeichneten Preis-Leistungs-Verhältnis. Die Inkrementalgeber E30 sind sowohl in der bidirektionalen Ausführung (E30) als auch in der bidirektionalen Ausführung mit Nullimpuls (E31) erhältlich; die Impulszahl pro Umdrehung reicht von 2 bis 12500. Ihr Gehäusedurchmesser beträgt nur 30 mm, mit Wellendurchmesser 4 oder 6 mm. Der Encoder E30 ist in einem ABS-Kunststoffgehäuse untergebracht, mit axialem Kabel- oder Steckerausgang. Die Ausgangssignale können im NPN-Format mit offenem Kollektor, im Gegentakt- oder Leitungstreiberformat bereitgestellt werden. TECHNISCHE SPEZIFIKATIONEN - Encoder mit rundem Flansch, Körper Ø 30 mm - Schaft Ø 4 mm - wahlweise 6 mm - Impulse pro Umdrehung Nr.: 2 ÷ 12500 - Versorgung: 5Vdc oder 8/24Vdc - Ausgangssignale: Gegentakt, offener NPN-Kollektor, 5V-Leitungstreiber (Versorgung 5V oder 8/24V), 8/24V-Leitungstreiber (Versorgung 8/24V) - Maximale Frequenz: 100/150 KHz - Schutz gegen Kurzschlüsse und Verpolung - Axiales oder radiales Kabel, 1 m lang - Schutzgrad: IP54
