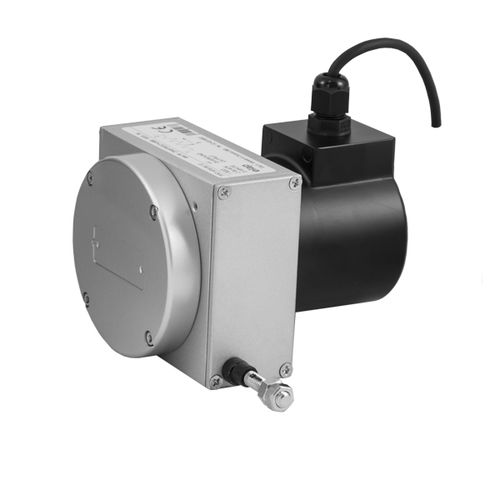

Seilzug-Positionssensor HPS

mit Potentiometeranalogmit potentiometrischem Ausgang

Die Elap-Lineardrahtpotentiometer der Serie HPS sind ideal für industrielle Anwendungen, die eine hohe Genauigkeit und eine Messlänge von bis zu 8 m erfordern. Das Produkt wird mit Hüben von 250 bis 8.000 mm und einem Widerstand von 5 KOhm geliefert. Analogausgang 4-20mA oder 0/10Vdc sind ebenfalls erhältlich Dieses Gerät ist sehr gut gegen Umwelteinflüsse geschützt und einfach zu installieren Die Typen HPS-M, HPS-L und HPS-S sind für jeden Messhub und jede mechanische Größe unterschiedlich Baureihe HPS-S: 250, 500, 1000 mm Serie HPS-M: 500, 750, 1000, 1250, 1500, 2000, 3000, 4000 mm Baureihe HPS-L: 3000, 4000, 5000, 6000, 8000 mm Technische Spezifikationen * Widerstand 5 KOhm ±10% * Linearität ±0,25% * Maximale Fahrgeschwindigkeit: 0,5/1 m/sec. * Startmoment auf Feder: Hübe bis zu 1250 mm = 600 g hübe von 1,5 bis 4 m = 1000 g - Über: 2200 g * Edelstahldraht SUS304 nylonummantelt, Durchmesser 0,6/1 mm - Bruchlast 16/60 Kg. * Betriebstemperatur -20°C ÷ 70°C (0°C ÷ 70°C mit Analogausgang) - Relative Feuchtigkeit: 35%-90% * Anschlüsse: Kabel mit einer Länge von 1 mt (Typ HPS-S 50 cm) * Schutzgrad IP64 (Typ HPS-S: IP50)
