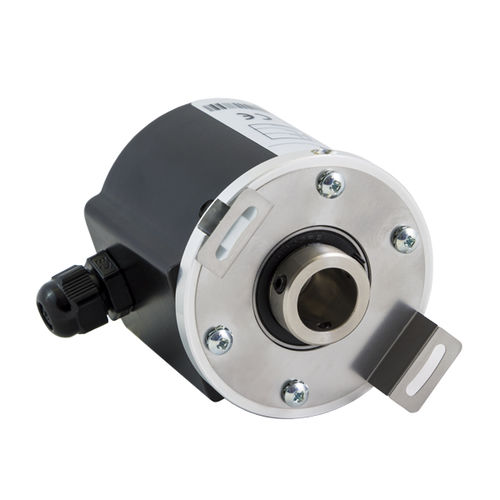

Inkrementaler Drehgeber RE4xx series

optischSacklochwellewellenmontiert

Das Sortiment an Inkremental-Encodern, die zur Ankopplung an Motorwellen geeignet sind, umfasst verschiedene mechanische Typen: Die Baureihen RE400 mit einem Flanschdurchmesser von 53,5 mm und RE470 mit einem Flanschdurchmesser von 72 mm verfügen über eine Kupplungsverbindung, während die Baureihen RE410 und RE450 über eine Hohlwelle verfügen Für das Gelenkloch und den Schaftdurchmesser stehen verschiedene Maße zur Verfügung. Alle Typen sind in einem Metallgehäuse untergebracht. Die Anschlussart und -position sowie die Ausgangssignalformate können unter verschiedenen Optionen gewählt werden. Die Impulse pro Umdrehungszahl reichen von 2 bis 12500. Die Option Nullimpuls ist für alle Baureihen verfügbar (Typ RE401/RE411/RE451/RE471). TECHNISCHE SPEZIFIKATIONEN - Spannungsversorgung 5/30 Vdc - Leistungsaufnahme 30/80 mA - Max. Zählfrequenz 100 KHz / 200 KHz für ppr>1250 - Axialer oder radialer Steckerausgang, ausgestattet mit dem fliegenden Teil - Axialer oder radialer Kabelausgang, 3 m langes Kabel (Kabellänge: 1 m mit Leitungstreiberausgang) - Ausgangssignale: NPN offener Kollektor, Gegentakt, 5 Vdc-Leitungstreiber (Versorgung 5/30 Vdc), 5/30 Vdc-Leitungstreiber (Versorgung 5/30 Vdc) - Schutz gegen Kurzschluss und Verpolung - Metallgehäuse - Schutzgrad IP65
