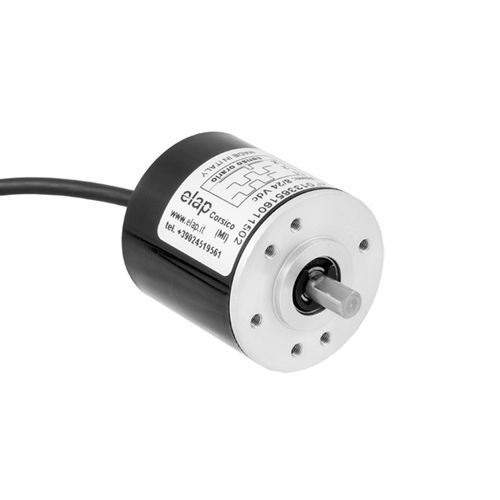

Inkrementaler Drehgeber E40 series

optischMagnetmit Vollwelle

Die kleinen Drehgeber der Serie E40 zeichnen sich durch hohe Genauigkeit und kompakte Abmessungen aus. Der inkrementale Drehgeber E40 kann mit verschiedenen mechanischen Flanschen geliefert werden: der Typ E40 hat 6 Befestigungsbohrungen mit einem Durchmesser von 30 mm, während der Typ 40A 4 Bohrungen mit einem Durchmesser von 25,4 mm hat; der Drehgeber E40V hat eine vordere Befestigungsschraube, und die Serie E40Q ist mit einem quadratischen Flansch von mm 43×43 versehen. Bei den Typen E40M und E40S handelt es sich um Hohlwellen-Encoder, die für die Motorankopplung durch ein Gelenk bzw. durch eine drehgesicherte elastische Metallstütze ausgelegt sind. Bei allen Typen reicht die Druckstufe von 2 bis 12500, mit oder ohne Nullimpuls (E40 oder E41). Das Standardgehäuse der Serie ist aus ABS-Kunststoff, mit axialem oder radialem Kabel- oder Steckerausgang; die Serie RE40 mit Aluminiumgehäuse und radialem Kabelpressausgang IP65 ist ebenfalls erhältlich. TECHNISCHE SPEZIFIKATIONEN - Drehgeber mit rundem Flansch, Körper Ø 40 mm - Schaft Ø 6 oder 4 mm (Baureihe E40/E40A/E40V/E40Q) - Hohlwelle Ø 6 oder 8 mm (Serie E40M/E40S) - Versorgung: 5Vdc oder 8/24Vdc - 2 bis 12500 ppr - maximale Frequenz: 100/150 KHz - Ausgangssignale: Gegentakt, NPN offener Kollektor, 5V Leitungstreiber (Versorgung 5V oder 8/24V), 8/24V Leitungstreiber (Versorgung 8/24V) - Schutz gegen Kurzschlüsse und Verpolung - axiales oder radiales Kabel, 1 m lang; optional: axialer Stecker (Sonderausführungen X..) - Schutzgrad: SCHUTZGRAD: IP54 - ABS-Kunststoffkoffer
