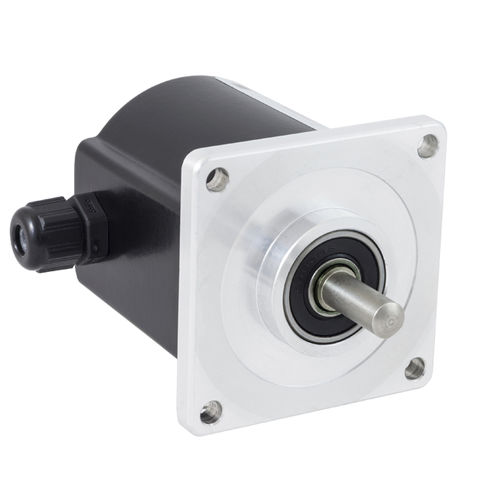

Inkrementaler Drehgeber RE620

optischVierkantflanschAluminium

Die Palette der inkrementalen Drehgeber mit quadratischem Flansch umfasst die Serie RE620 mit Zentriermaskendurchmesser 31,75 mm, kompatibel mit der internationalen Norm SIZE25, und die Serie RE650 mit Zentriermaskendurchmesser 50 mm. Beide Typen sind in einem Metallgehäuse untergebracht. Die Anschlussart und -position kann unter verschiedenen Optionen gewählt werden, ebenso wie die Ausgangssignalformate und die Wellendurchmesser. Die Impulse pro Umdrehungszahl reichen von 2 bis 12500. Die Option Nullimpuls ist für beide Baureihen erhältlich (Typ RE621 - RE651). TECHNISCHE SPEZIFIKATIONEN - Spannungsversorgung 5/30 Vdc - Leistungsaufnahme 30/80 mA - Maximale Zählfrequenz 100 KHz - 200 KHz für ppr > 1250 - Axialer oder radialer Steckerausgang, ausgestattet mit dem fliegenden Teil - Axialer oder radialer Kabelausgang, 3 m langes Kabel (Kabellänge 1 m mit Leitungstreiberausgang) - Ausgangssignale: NPN offener Kollektor, Gegentakt, 5 Vdc Leitungstreiber (Versorgung 5/30 Vdc), 5/30 Vdc Leitungstreiber (Versorgung 5/30Vdc) - Schutz gegen Kurzschluss und Verpolung - Aluminium-Koffer - Schutzgrad IP65 (optional IP66 mit auf der Welle montiertem O-Ring)
