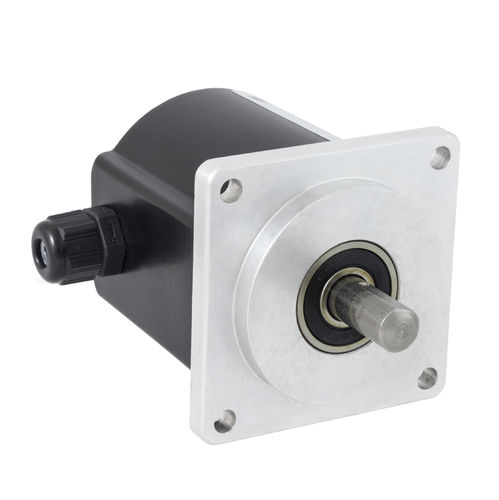

Absoluter Drehgeber MEM SSI series

MagnetSingleturnMultiturn

Single- und Multiturn-Drehgeber mit Synchroner Serieller Schnittstelle Das SSI-Protokoll - Synchronous Serial Interface - ist ein hochleistungsfähiges serielles Kommunikationsprotokoll, das häufig in industriellen Anwendungen eingesetzt wird. MEM SSI-Absolutwertgeber nutzen dieses Protokoll zur Übertragung von Positionsdaten an SPSen und andere Steuerungssysteme mit hoher Genauigkeit und Zuverlässigkeit. Das SSI-Protokoll bietet eine einfache Implementierung, minimale Konfiguration und einen geringen Verdrahtungsaufwand und ist robust gegenüber Rauschen und elektromagnetischen Störungen. MEM SSI-Drehgeber bieten eine hervorragende Leistung mit - bis zu 28-bit Auflösung, - hohe Datenübertragungsraten - hohe Widerstandsfähigkeit gegen elektrische Störungen - Binär- oder Gray-Code verfügbar. Die Drehgeber der Serie MEM können in Single- oder Multiturn-Ausführung geliefert werden, mit hohen Auflösungswerten: bis zu 13 Bit Info/Umdrehung (entsprechend 8192 Info/Umdrehung) x 15 Bit Umdrehung (entsprechend 32768 Umdrehung), in Binär- oder Gray-Code. Mehrere mechanische Versionen sind verfügbar, um alle Anwendungsanforderungen zu erfüllen: runder Flansch, quadratischer Flansch, Hohlwelle, mit verschiedenen Optionen für den Wellendurchmesser und die Anschlussposition und -art. TECHNISCHE DATEN Auflösung 5 ÷ 13 bits info/rev. x 15 bits rev, Binär- oder Gray-Code serieller Ausgang 5V SSI 5/30 Vdc Versorgung 1.2 W Maximale Frequenz 100 KHz Anschluss: axiales oder radiales Kabel 1 m lang oder axialer/radialer 12-poliger M23-Stecker oder axialer/radialer M12-Stecker (Kabelschwanz) Datenspeicher > 21 Jahre Aluminium-Gehäuse Verschiedene Konfigurationen verfügbar Schutzart IP65 - Optional IP66
