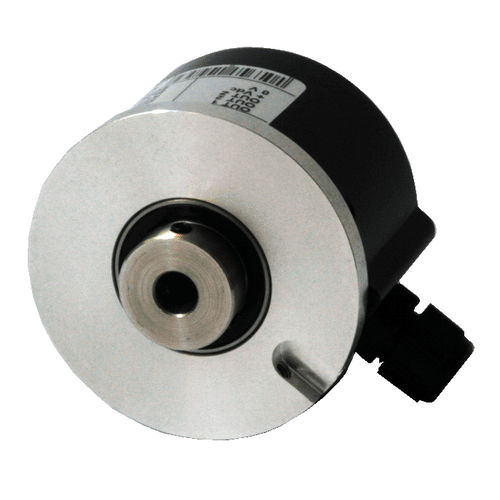

Inkrementaler Drehgeber REC seriesoptischMagnetSacklochwelle
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- inkremental
- Technologie
- optisch, Magnet
- Installierung
- mit Vollwelle, Sacklochwelle, wellenmontiert, Flansch
- Ausgangssignal
- Line Driver
- Stromverbindung
- M12-Steckverbinder
- Versorgungsspannung
- DC
- Material
- Aluminium
- Schutzniveau
- robust, UL, IP65, kurzschlussfest
- Anwendungsbereich
- für Industrieanwendungen, für OEM
- Weitere Eigenschaften
- kompakt, hochauflösend
- Auflösung von Inkrementalgebern (Impulse/Umdrehung)
Max: 12.500 unit
Min: 2 unit
- Flanschgröße
58 mm
(2 in)- Baugröße
Max: 15 mm
(0,59 in)Min: 6 mm
(0,24 in)- Länge
38 mm
(1,496 in)- Rotationsgeschwindigkeit
Max: 10.000 rpm
(62.832 rad.min-1)Min: 6.000 rpm
(37.699 rad.min-1)- Ausgangsfrequenz
Max: 200 kHz
Min: 100 kHz
- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -10 °C
(14 °F)
Beschreibung
Kompakte Größe - M12-Steckverbinder
Die kompakten Encoder der Serie REC eignen sich für alle Anwendungen, bei denen kurze Gehäuseabmessungen erforderlich sind - die Gehäuselänge beträgt nur 38 mm.
Die REC-Drehgeber sind mit verschiedenen mechanischen Ausführungen erhältlich: mit rundem Flansch und Servokopierung (Typ REC520/REC540), quadratischem Flansch (REC620) oder Hohlwelle, mit (REC450) oder ohne elastische Lagerung (REC440).
Das Gehäuse ist aus robustem Aluminium und die Verbindungen werden durch den Steckverbinder Typ M12 gewährleistet.
Die Impulse pro Umdrehungszahl reichen von 2 bis 12500.
Der Encoder mit M12-Stecker ist UL-gelistet.
TECHNISCHE SPEZIFIKATIONEN
- Gehäuselänge 38 mm
- Aluminium-Koffer
- Versorgung 5/30 Vdc
- Stromverbrauch 30/80 mA
- Maximale Frequenz 100 KHz / 200 KHz für ppr>1250
- M12-Stecker oder Kabelausgang in radialer Position (Kabellänge 1 m)
- Elektronische Signale: Gegentakt-, 5Vdc-Leitungstreiber (Versorgung 5/30 Vdc) oder 5/30 Vdc-Leitungstreiber (Versorgung 5/30 Vdc)
- Schutz gegen Kurzschlüsse und Verpolung
- Schutzgrad IP65
- Anzahl der Impulse/Umdrehung: 2 bis 12500
---
