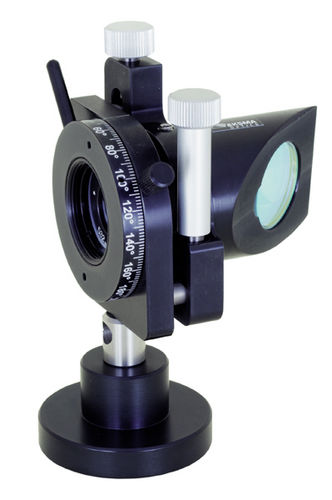

Optischer Strahlteiler 990-0071

für Hochleistungsanwendungenverstellbarer Abschwächer/Teiler

Teilt den Laserstrahl in zwei Strahlen mit manuell einstellbarem Intensitätsverhältnis, die durch einen 68°-Winkel getrennt sind Großer Dynamikbereich Vernachlässigbare Abweichung des gesendeten Strahls Hohe optische Zerstörschwelle Dämpfungsbereich für den Sendestrahl: 0,5%-95% Dämpfungsbereich für reflektierten Strahl: 5%-99,5% Dieser variable Dämpfungsregler/Strahlteiler besteht aus einem opto-mechanischen Spezialadapter für den Polarisator bei 56° und einem opto-mechanischen Präzisionshalter 840-0197. Der Dünnfilm-Polarisator vom Brewster-Typ, der s-polarisiertes Licht bei 56° C reflektiert und dabei p-polarisiertes Licht durchlässt, ist im Adapter untergebracht. Quarz-Halbwellenplatten sind in einem rotierenden Halter untergebracht. Das Intensitätsverhältnis dieser beiden Strahlen kann durch Drehen der Wellenplatte kontinuierlich variiert werden, ohne die anderen Strahlparameter zu verändern. Die Intensität des Ausgangsstrahls oder ihr Intensitätsverhältnis kann über einen weiten Dynamikbereich gesteuert werden. Die P-Polarisation kann für eine maximale Übertragung ausgewählt werden, oder die hochreine s-Polarisation kann reflektiert werden, wenn eine maximale Dämpfung des übertragenen Strahls stattfindet. Der Halter 840-0197 ermöglicht es, den Einfallswinkel des Dünnfilm-Brewster-Polarisators um ±2° einzustellen und den maximalen Polarisationskontrast zu erhalten.
