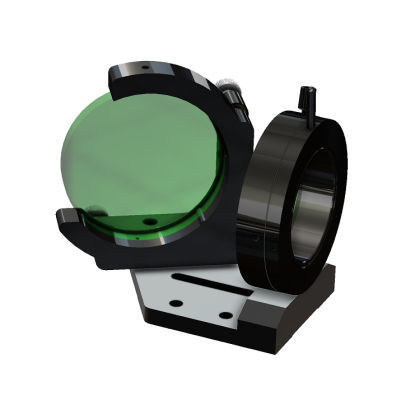

Laserbündel-Abschwächer 990-0073 series

variabel

Der variable Abschwächer / Strahlteiler besteht aus einer kinematischen Halterung mit Polarisatorhalterung, die mit einem Dünnfilm-Polarisator vom Brewster-Typ und einer Quarz-Halbwellenplatte ausgestattet ist. ○ Teilt den Laserstrahl in zwei Strahlen mit manuell einstellbarem Intensitätsverhältnis, die durch einen Winkel von 68° getrennt sind ○ Großer dynamischer Bereich ○ Verschiebung des transmittierten Strahls ~1,4 mm ○ Hohe optische Schadensschwelle Dieser variable Abschwächer/Strahlteiler besteht aus einem UV FS Dünnfilm-Polarisator vom Typ Brewster mit einem Durchmesser von 76.2 mm, der s-polarisiertes Licht reflektiert und p-polarisiertes Licht durchlässt, der in der Strahlteilerhalterung 840-0056-13 untergebracht ist, und einer Quarz-Halbwellenplatte nullter Ordnung (mit optischem Kontakt) mit einem Durchmesser von 40 mm (für Femtosekundenpulse) oder einer luftversetzten Halbwellenplatte nullter Ordnung (für Hochleistungsanwendungen), die in der drehbaren Polarisatorhalterung 840-0180-A2 untergebracht ist und in den einfallenden linear polarisierten Laserstrahl platziert wird. Das Intensitätsverhältnis dieser beiden getrennten und unterschiedlich polarisierten Strahlen kann durch Drehen der Wellenplatte kontinuierlich verändert werden, ohne dass sich andere Strahlparameter ändern. Die Intensität der beiden austretenden Strahlen bzw. ihr Intensitätsverhältnis kann über einen großen dynamischen Bereich gesteuert werden. Die P-Polarisation kann für eine maximale Transmission gewählt werden, oder es kann eine hochreine S-Polarisation reflektiert werden, wenn eine maximale Abschwächung des transmittierten Strahls auftritt. die kinematische Halterung 840-0056-13 ermöglicht die Einstellung des Einfallswinkels (AOI) der Dünnfilm-Polarisatoren vom Typ Brewster um ±4,5° und die Erzielung eines maximalen Extinktionskontrasts. Die Halterungen sind auf einer Grundplatte befestigt. Die Höhe der optischen Achse beträgt 58,5 mm ab der Tischplatte.
