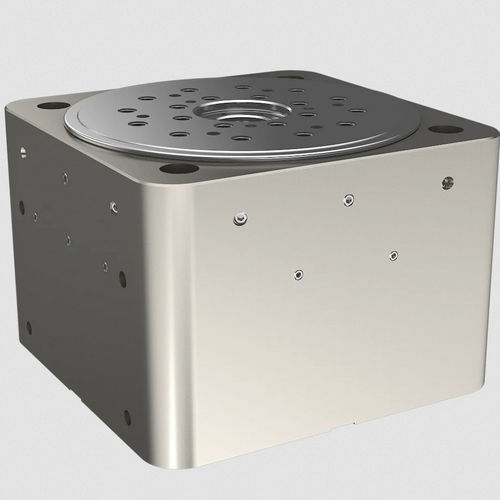

Luftkissendrehtisch EZ-0570

elektrischschwenkbarHochpräzision

Aufgrund der hohen Tragkraft (axial/radial bis 2200 N) eignet sich der EZ-0570 Drehtisch besonders für das Rotieren und sehr präzise Positionieren von schweren Lasten bis zu 40 kg. Dieser Drehtisch wird u.a. bevorzugt für Messaufgaben mit berührungslosen Messsystemen eingesetzt. Ausgestattet mit einem leistungsstarken eisenbehafteten Torquemotor können auch dynamische Anwendungen realisiert werden. Um axiale und radiale Error Motion weiter zu reduzieren, kann der Drehtisch auch mit einem eisenlosen Motor betrieben werden. Das Messystem (Numerik RIK4) mit 18 000 Strichen kann optional mit Interpolation (5, 10, 50 und 100-fach) geliefert werden. Der Rotor ist magnetisch vorgespannt, er wird beim Abschalten der Luftzufuhr an das Gehäuse geklemmt und bleibt in seiner Position fixiert. Bezüglich der Einbaulage gibt es keine Einschränkungen. Einsatzgebiete: Hochgenaue Positionier- und Messysteme, Inspektionssysteme, Testsysteme, Anwendungen mit hohen Anforderungen an Gleichlauf und/oder Wiederholbarkeit der Positionierung.
