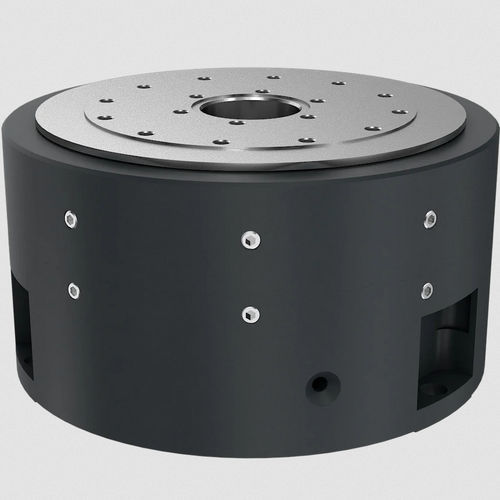

Luftkissendrehtisch EZ-0275

elektrischschwenkbarmit Direktantrieb

Der bewährte EZ-0275 ist ein direkt angetriebener Drehtisch mittlerer Größe. Durch den Torquemotor (IDAM RMF, 2- oder 3-phasig) können dynamische Anwendungen bis zu 660 U/min realisiert werden. Der Drehtisch eignet sich besonders für Anwendungen, die eine sehr präzise Drehbewegung und hohe Anforderungen an die Wiederholbarkeit erfordern. Das Messystem (Numerik Jena RIK4) mit 18 000 Strichen kann wahlweise mit einer Interpolation von 5, 10, 50 oder 100 geliefert werden. Niedrige Interpolationswerte erlauben höhere Drehzahlen, höhere Interpolationswerte erhöhen die Wiederhol- genauigkeit. Durch die magnetische Vorspannung ist der EZ-0275 bei ausgeschalteter Versorgungsluft selbsthemmend. Bezüglich der Einbaulage gibt es keine Einschränkungen. Aufgrund der verwendeten Materialien und dem Fehlen von Schmierstoffen ist der Drehtisch ideal für den Betrieb in Reinräumen geeignet. Die maximal zulässige Nutzlast beträgt 600 N. Einsatzgebiete: Hochgenaue Positionier- und Messysteme, Inspektionssysteme, Testsysteme, Kalibriersysteme, Optical Alignement, Anwendungen mit hohen Anforderungen an Gleichlauf und/oder Wiederholbarkeit der Positionierung
