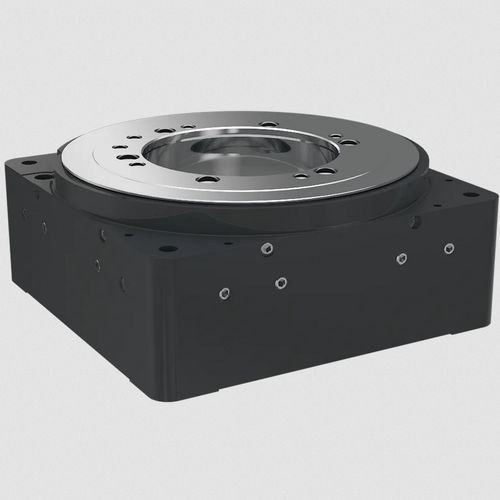

Luftkissendrehtisch EZ-0675

elektrischschwenkbarkompakt

Der EZ-0675 ist mit seinem Grundmaß von 115 x 115 mm ein sehr kompakter luftgelagerter Drehtisch. Er eignet sich besonders für präzise Positionieraufgaben in Messmaschinen und, angeflanscht an Linearachsen, zum Ausrichten von Bauteilen oder optischen Komponenten. Über vier Durchgangsbohrungen mit M6- und M4-Gewinde lässt sich der Drehtisch von oben oder unten anschrauben. Das integrierte Messystem (Numerik RIK4) mit 10 000 Strichen kann wahlweise ohne Interpolation (1Vss) oder mit 5- ,10- ,50- oder 100-facher Interpolation (RS422) geliefert werden. Alternativ ist der Drehtisch auch als HT-Version (high torque) lieferbar. Bei dieser Variante erhöht sich die Bauhöhe von 49 mm auf 60 mm. Durch die magnetische Vorspannung ist der EZ-0675 bei ausgeschalteter Versorgungsluft selbsthemmend. Er kann in jeder Orientierung waagrecht und senkrecht eingebaut werden. Aufgrund der verwendeten Materialien und dem Fehlen von Schmierstoffen ist der Drehtisch ideal für den Einsatz in Reinräumen geeignet. Einsatzgebiete: Hochgenaue Positionier- und Messysteme, Inspektionssysteme, Testsysteme, Kalibriersysteme, Optical Alignement, Anwendungen mit hohen Anforderungen an Gleichlauf und/oder Wiederholbarkeit der Positionierung
