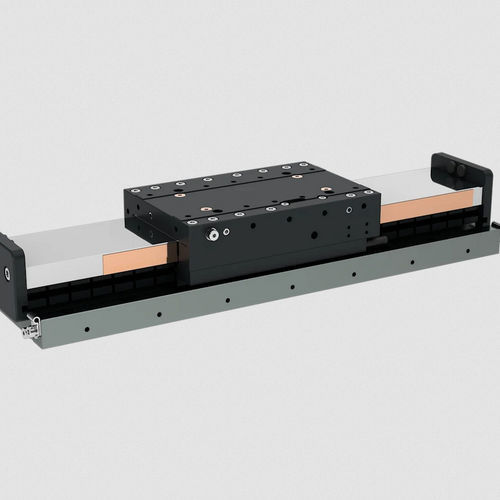

Linearachse mit Linearmotor EZ-2352-094

PräzisionAluminiumkompakt

Kompaktes Design, hohe Tragfähigkeit und sehr hohe Positioniergenauigkeit sind die herausragenden Merkmale der Linearachse EZ-2352-094. Die luftgelagerte Achse ist für kleine bis mittlere Hübe mit Lasten bis etwa 150 N ausgelegt. Der Schlitten aus hartbeschichtetem Aluminium wird durch einen eisenlosen Synchronmotor (Tecnotion UM6) dynamisch angetrieben. Die Vorspannung wird durch Magnetgruppen erreicht. In der Standardausführung ist die Achse mit einem absoluten Messsystem von Heidenhain (LIC411) ausgestattet. Die Schiene aus Chromstahl ist in 3 Standardlängen erhältlich, abweichende Längen auf Anfrage. Für die Realisierung von einfachen Kreuztischen können zwei Achsen aufeinandergestapelt werden. Einsatzgebiete: Elektronikfertigung, Leiterplattenfertigung, Prüftechnik, berührungslose 2D-Messung, Sensor- und Kamerapositionierung für Inspektion, AOI (automatische optische Inspektion), Automatisierungsprozesse. Generell: Anwendungen mit hohen Anforderungen an Dynamik, Präzision, Wiederholgenauigkeit, gleichmäßige Scanbewegungen, kurze Einschwingzeiten.
