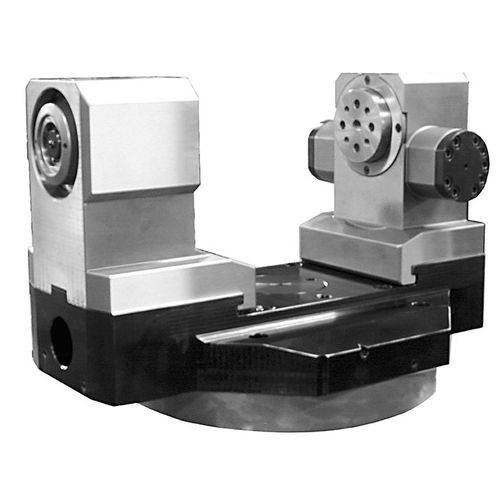

Schraubstock für Werkzeugmaschinen AIV series

hydraulisch5-Achsdrehbar

Der AIV-Schraubstock ist ein spezifisches Produkt für die Installation auf dem Tisch von Fräsmaschinen mit nicht selbstzentrierendem Verschluss. Der Tisch der Werkzeugmaschine muss vorbereitet werden mit nr. 2 hydraulische Wege für den Öffnungs-/Schließbefehl nr. 2 hydraulische Wege für die Drehung / Indexierung nr. 1 pneumatischer Weg für die Druckbeaufschlagung 1 zentraler, berührungsloser Näherungsschalter (Balluf Power Remote) für die Verwaltung der 4 elektrischen Signale, die von den in der Greifvorrichtung eingesetzten Mikros kommen. Eine ausführliche Dokumentation ist auf Anfrage erhältlich. Diese Schraubstöcke sind ausschließlich für den Einsatz als statische Verriegelungseinheit (Montage auf CNC-Rundtischen, mit rotierenden Werkzeugen) vorgesehen; sie können auf keinen Fall für Dreharbeiten (siehe Katalog Indexierspindeln für diese Art von Anwendung) mit hoher Drehgeschwindigkeit verwendet werden. VORTEILE Der indexierbare Schraubstock ermöglicht die vollständige Bearbeitung von vier um 90° angeordneten Flächen in einer einzigen Beladung und mit einer einzigen Verriegelung (typische Bearbeitung, z.B. von Ventilkörpern), einschließlich der verdeckten, dem Tisch zugewandten Fläche, wodurch die Bearbeitungszeit verkürzt und die Genauigkeit verbessert wird. Diese Schraubstöcke können auch auf 3-Achsen-Werkzeugmaschinen eingesetzt werden, vom Standpunkt der Integration mit der Maschine aus gesehen, stellt jedoch die Anwendung auf 5-Achsen-Maschinen die beste Lösung dar, die auch die Bearbeitung von Teilen mit komplexen Formen ermöglicht. Die aus gehärtetem Stahl gefertigten Schraubstöcke sind mit einer Kodiervorrichtung für die 4 Indexierungspositionen ausgestattet, um die Übereinstimmung der Arbeitsposition mit dem CNC-Programm zu überprüfen. Umgebungstemperatur 5-60°C Schallemissionen (Schalldruck) ≤ 70 db (A) in jeder Richtung
