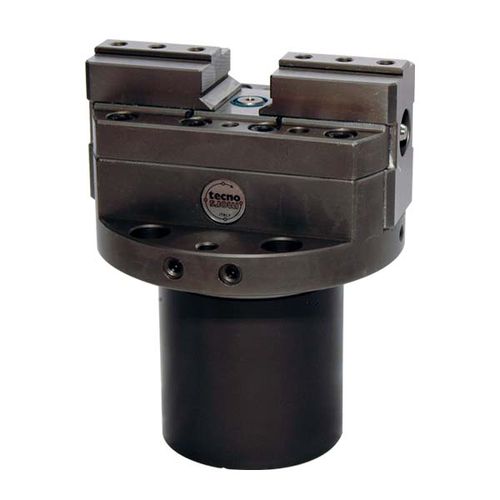

Selbstzentrierender Schraubstock OSV series

für Werkzeugmaschinenhydraulischvertikal

OSV-Schraubstöcke werden häufig auf Bearbeitungsmaschinen zum Einspannen von Werkstücken verwendet. Die Spannkraft auf das Werkstück wird durch den Druck eines doppelt wirkenden Kolbens bestimmt, der in den Schraubstock eingebaut ist. Der Zylinder, der den Kolben im Schraubstock bewegt, kann in den Maschinentisch eingebaut werden. Die Übertragung des Drucks von der Nabe auf die Greifer erfolgt über schräge Ebenen. VORTEILE - Verbindungen zwischen den Bauteilen (Antriebsnabe - Backe) - Die Konstruktion des Sitzes der schiefen Ebene in der Vertiefung der Backe erlaubt die Führung der Höhenlänge. - Die Antriebsnabe hat eine zusätzliche Führung in der Leiste, um eine zusätzliche Präzision und Zuverlässigkeit zu gewährleisten. - Die Teile sind miteinander verbunden, um die Bewegung offen/geschlossen zu gewährleisten. Sie werden vollständig mit Millesimaltoleranz geschliffen. - Die endgültige Zentrierung wird nach dem Zusammenbau vorgenommen, wobei der Schraubstock mit Arbeitsdruck gespannt wird. - Alle Teile werden mit äußerster Präzision hergestellt, um eine zentimetergerechte Konstruktion zu gewährleisten. - Die Führungen der flachen Backen sind mit eingefügten Leisten versehen, um die Präzision und die Endbearbeitung der Gleitflächen zu verbessern und um das durch den Verschleiß entstandene Spiel wieder auszugleichen. - Die OSV sind mit einem wirksamen Schutz gegen das Eindringen von Produktionsabfällen und mit Eingängen für die Druckbeaufschlagung ausgestattet. - Die Schraubstöcke sind mit Vorrichtungen für eine Zwangsbeaufschlagung und mit einem hohen Schutzgrad (IEC 144) ausgestattet. - Die Zuführungsanschlüsse befinden sich an der Unterseite des Zylinders und seitlich am Gehäuse des Schraubstocks. Umgebungstemperatur 5-60°C Schallemissionen (Schalldruck) ≤ 70 db (A) in jede Richtung
