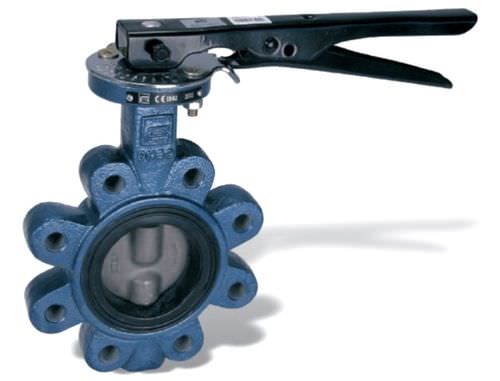

Absperrklappe POLARIS seriesmanuellfür GasLug-Typ
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- mit Absperrklappe
- Betätigung
- manuell
- Medium
- für Gas
- Korpus
- Lug-Typ
- Weitere Eigenschaften
- mit abschließbarem Hebel
- DN
Min: 40 mm
(1,575 in)Max: 600 mm
(23,622 in)- Druck
10 bar, 16 bar
(145 psi, 232,1 psi)- Temperatur
Min: -20 °C
(-4 °F)Max: 150 °C
(302 °F)
Beschreibung
ALLGEMEINE DATEN DER STANDARDAUSFÜHRUNG:
BAUFORM:
• ALLGEMEINE VORSCHRIFTEN: BS EN 593 - (BS 5155) - MSS SP67 - API 609.
• AUFFLANSCHBAR UNI EN 1092:
PN10 - PN16 DN40 - DN150
PN10 DN200 - DN300.
• MAXIMALER BETRIEBSDRUCK:
PN16 DN40 - DN150
PN10 DN200 - DN600.
• TEMPERATURBEREICH MIT DICHTUNGSSITZEN AUS:
EPDM -20°C / +110°C für Flüssigkeiten
NBR -20°C / +90°C für Flüssigkeiten
NBR -20°C / +60°C für Gas
• BAULÄNGEN IN ÜBEREINSTIMMUNG MIT: UNI EN 558 - ISO5752 - MSS SP67 - API609 - DIN3202/3-K1.
• OBERER FLANSCH: mit Anschluss ISO5211.
• BETÄTIGUNGSELEMENT Handhebel von DN40 - DN200, Schneckengetriebe von DN250 - DN600.
• VERRIEGELBARER HEBEL: DN40 - DN200.
• Geeignet für Vakuum bis 900mbar.
• Polyurethanbeschichtung.
• NB: Für die Werkstoffkompatibilität wird auf die Tabelle mit den Kor-rosionsbeständigkeitswerten am Ende des Katalogs verwiesen.
SONDERAUSFÜHRUNGEN
• Schneckengetriebe mit Handbetätigung auch für kleine DN.
AUF ANFRAGE:
• Umbaukit von Rasthandhebel auf Klappe für Stellantriebe.
• Für weitere Sonderanfragen bitte unsere Vertriebsabteilung kontaktieren.
