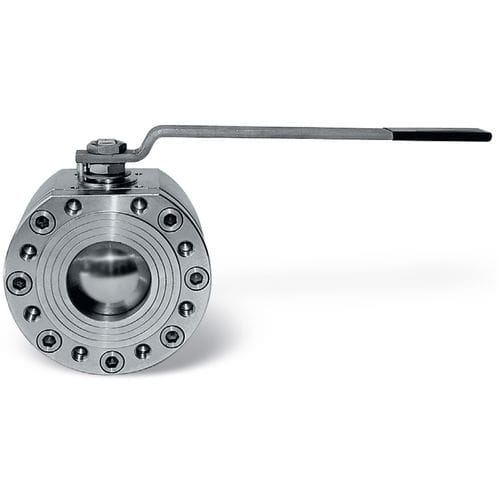

Kugelventil SELENE series

manuellVerteilungfür Wasser

ALLGEMEINE DATEN DER STANDARDAUSFÜHRUNG: • BAUFORM: AISI 316L (Aus Stange) ** AISI 316 (Aus Guss) AISI 304. • ALLGEMEINE VORSCHRIFTEN: BS EN ISO 17292:2004. • ZERTIFIZIERUNGEN: FIRE SAFE nach BS 6755 – API 6 FA – API 607 TÜV für TA Luft (nur PTFE). • DRUCKBEREICH: PN16 oder PN16/40 Aus Stange PN16 Aus Guss. • TEMPERATURBEREICH: -20°C /180°C (PTFE). • ANSCHLÜSSE aufflanschbar: UNI-EN 1092 und DIN2501 BL.1. • FLANSCHBOHRUNG: metrisch. • AUSBLASESICHERHEITSSPINDEL: mit Antistatikvorrichtung. • ABDICHTUNG: dreifache, patentierte Schaltwellenabdichtung mit Labyrintheffekt und automatische Regelung des Dichtsystems mit Tellerfedern. • OBERER ANSCHLUSS: ISO 5211. • BETÄTIGUNGSELEMENT: Handhebel. Erhältliche Farben: schwarz, gelb. • Verbolzter FLANSCH für Kugelaufnahme. • LANGE BAULÄNGE. ALLGEMEINE ANWENDUNGEN: ANWENDUNG als Absperrventil (ON-OFF) für: Chemische Produkte, Nahrungsmittel, an Leitungen für die Gas-, Luft-, Wasserversorgung. Eignet sich für Mittelvakuum (siehe seite 420), Dampf bis +200°C mit PTFE+CARBOGRAFIT. SONDERAUSFÜHRUNGEN: • PTFE+15% GLASFASER: +190°C. • PTFE+CARBOGRAFIT: +200°C (optimal von 60°c bis 200°C). • Peek für hohe Temperaturwerte +260°C. (optimal von 100°c bis 260°C). • Wuchtbohrung an der Kugel. • PTFE-Dichtungen mit Metallkern (Auf Anfrage). • Totraumfreie Dichtung aus PTFE bis DN100. • DN125 -150 - 200 PN40.
