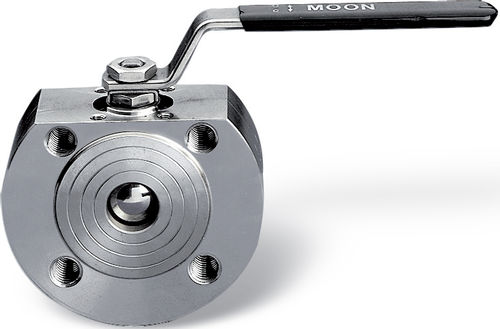

Kugelventil MOON series

manuellVerteilungfür Wasser

ALLGEMEINE DATEN DER STANDARDAUSFÜHRUNG: • BAUFORM: AISI 316 (Aus Guss) AISI 316L (Aus Stange) ** AISI 304. • ALLGEMEINE VORSCHRIFTEN: BS EN ISO 17292:2004. • ZERTIFIZIERUNGEN: FIRE SAFE nach BS 6755 - API 6 FA - API 607 DVGW für gas (-20°C + 60°C) PN16, TÜV für TA Luft (nur PTFE). • DURCHMESSER: DN15 - DN100 (DN125, 150 / 200 siehe model SELENE). • DRUCKBEREICH: PN16/40 DN15 - DN100 AUS STANGE PN16 DN40 - DN100 AUS GUSS. • TEMPERATURBEREICH: -20°C / +180°C (PTFE). • ANSCHLÜSSE aufflanschbar: UNI-EN 1092 und DIN2501 BL.1. • FLANSCHBOHRUNG: metrisch. • AUSBLASESICHERHEITSSPINDEL • ANTISTATIKVORRICHTUNG: Ab DN25 (auf Anfrage ab DN15-DN20). • ABDICHTUNG: dreifache, patentierte Schaltwellenabdichtung mit Labyrintheffekt und automatische Regelung des Dichtsystems mit Tellerfedern. • OBERER ANSCHLUSS: ISO 5211. • BETÄTIGUNGSELEMENT: Erhältliche Farben: schwarz, gelb. ALLGEMEINE ANWENDUNGEN: ANWENDUNG als Absperrventil (ON-OFF) für: Chemische Produkte, Nahrungsmittel, , an Leitungen für die Gas-, Luft-, Wasserversorgung. Eignet sich für Mittelvakuum (siehe seite 420), Dampf bis +200°C mit PTFE+CARBOGRAFIT. • Silikon frei. SONDERAUSFÜHRUNGEN: • PTFE+15% GLASFASER mit Temperaturbereich –20°C bis +190°C. • PTFE+CARBOGRAFIT +200°C (optimal von 60°c bis 200°C). • Peek für hohe Temperaturwerte bis +260°C (optimal von 100°c bis 260°C).
