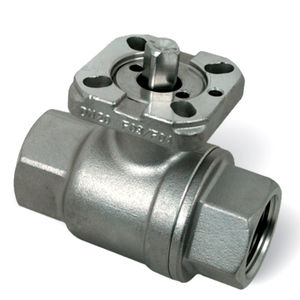

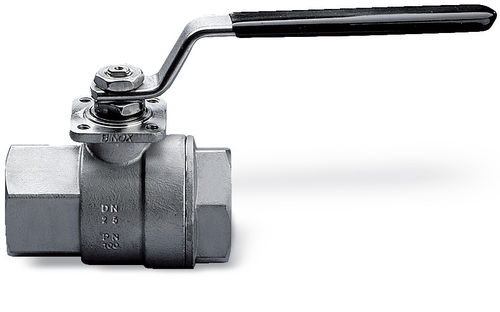

Kugelventil SUN WP series

manuellfür Wasserfür Gas

ALLGEMEINE DATEN DER STANDARDAUSFÜHRUNG: • BAUFORM: AISI 316. • ZERTIFIZIERUNGEN: DVGW für Gas bis 2” (Nur PTFE) MOP5 TÜV für TA Luft bis 2” (Nur PTFE). • ANSCHLÜSSE: F/F UNI-ISO 7/1Rp (UNI EN 10226) - DIN2999 zylinderförmig. M/F (Außengewinde UNI-ISO 7/1 R (UNI EN 10226), Innengewinde zylinderförmig. • DRUCKBEREICHs: von 100 bar bis 40 bar. • TEMPERATURBEREICH: -20°C / +150°C. • SOCKEL: ISO 5211. • AUSBLASESICHERHEITSSPINDEL: 3/8” - 2”. • OBERE ABDICHTUNG: DREIFACHE Schaltwellenabdichtung mit Labyrin-theffekt und automatische Regelung des Dichtsystems mit Tellerfedern. • BETÄTIGUNGSELEMENT: Handhebel. Erhältliche Farben: schwarz, gelb. ALLGEMEINE ANWENDUNGEN: Anwendung als Absperrventil (ON-OFF) für: Chemische Produkte, für hydraulische und pneumatische Anlagen, für Gas, Wasser, Vakuum. Für Dampf beschränkt auf mäßige Betriebsbedingungen und bei besonderen Dichten. Für Spezialanwendungen sind die Kompatibilität mit den Prozesseigenschaften sowie die Korrosionsbeständigkeit auch anhand der entsprechenden Tabelle zu prüfen. SONDERAUSFÜHRUNGEN: • PTFE+15% Glasfaser: -20°C +175°C. • PTFE+CARBOGRAFIT: -20°C + 180°C, (optimal von 60°C bis 180°C). • INNENGEWINDEANSCHLÜSSE: NPT ANSI B1.20.1. • Wuchtbohrung an der Kugel. • FETTFREIE KUGELHÄHNE: Sauerstoffventile max. 20 bar. • Sperrvorrichtung (Offen-Zu). • Für weitere Sonderanfragen bitte unsere Vertriebsabteilung kontaktieren.
