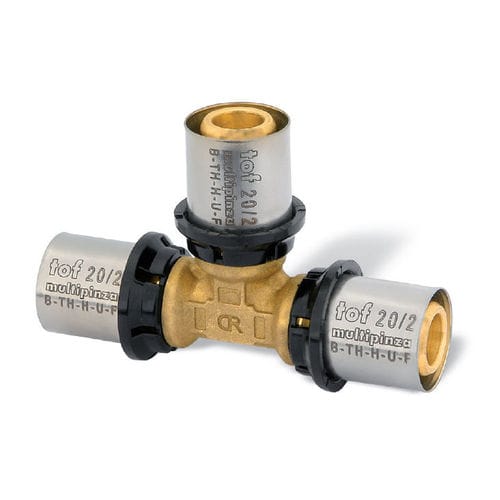

Hydraulikanschluss TOF MULTIPINZA series

CrimpTMessing

TOF Multipinza ist ein Anschluss aus entzinkungsfestem Spezialmessing, der die Verbindung von Mehrschichtrohren herstellt. Die Rohleitungen und Anschlüsse werden mithilfe elektrohydraulischer Vorrichtungen zusammengebaut, welche mit spezifischen Profilbacken bestückt sind. Diese Backenelemente verleihen den Außenbuchsen aus Edelstahl AISI304 eine bleibende Verformung und gewährleisten dadurch eine untrennbare Bindung. Die Anschlüsse wurden so konzipiert, dass sie mit 6 verschiedenen Zangenprofilen unterschiedslos einsetzbar sind. Die vorgesehenen Maße und Typologien sind in der Tabelle unten aufgelistet: EINSATZBEREICH: • Maximale Betriebstemperatur 120°C (-20 +120°C): Auf die Höchsttemperaturen der Rohrleitung und die Kompatibilität mit der Flüssigkeit achten) • Maximaler Betriebsdruck 10 bar. ANWENDUNGSBEREICH: TOF Multipinza wird aufgrund der Qualität und Sicherheit seiner Werkstoffe bei der Herstellung von Wasserleitungsanlagen - auch für Trinkwasser - eingesetzt. Darüber hinaus kommt es in Heizanlagen niedriger und hoher Temperatur, Klima-, Feuerlöschanlagen, und Druckluftleitungen zur Anwendung, soweit dies mit den eingesetzten Substanzen vereinbar ist. ALLGEMEINE DATEN DER STANDARDAUSFÜHRUNG: • Entwickelt und getestet für den unterschiedslosen Einsatz mit 6 Zangenprofilen: U , H , TH , F, B und C. (Siehe Tabelle E) • Sichtkontrolle der korrekten Rohrpositionierung anhand von Sichtfenstern im Buchsenhalter aus Kunststoff. • Dichtsystem mit doppeltem O-Ring aus Peroxid-EPDM.
