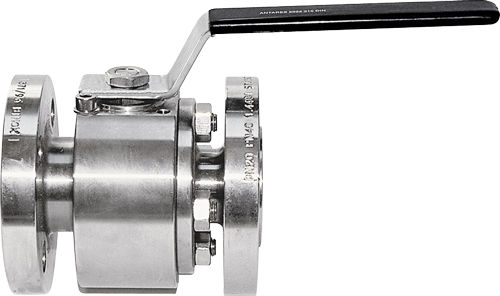

Kugelventil ANTARES series

HebelVerteilungfür Wasser

ALLGEMEINE DATEN DER STANDARDAUSFÜHRUNG: • BAUFORM: AISI 316L (Aus Stange) ** AISI 316 (Aus Guss) AISI 304 • ALLGEMEINE VORSCHRIFTEN: BS EN ISO 17292:2004. • ZERTIFIZIERUNGEN: FIRE SAFE nach BS 6755 - API 6 FA - API 607 (bis DN150) Auf Anfrage: ANSI/API STD 607 ISO 10497:2010 (DN15÷DN200) DVGW für Gas PN16, TÜV für TA Luft (nur PTFE). (Nace MR 0.175 auf Anfrage). • DURCHMESSER: DN15 - DN200. • DRUCKBEREICH: PN40 Aus Stange PN16 Aus Guss oder Aus Stange. • TEMPERATURBEREICH: -20°C / +180°C (PTFE). • ANSCHLÜSSE Flansche: UNI-EN 1092 und DIN2501 BL.1 Baulänge DIN3202. • AUSBLASESICHERHEITSSPINDEL. • ANTISTATIKVORRICHTUNG: Ab DN25(auf Anfrage ab DN15 – DN20). • ABDICHTUNG: dreifache, patentierte Schaltwellenabdichtung mit Labyrintheffekt und automatische Regelung des Dichtsystems mit Tellerfedern. • OBERER ANSCHLUSS: ISO 5211 für Zusammenbau mit Stellantrieben. • BETÄTIGUNGSELEMENT: Handhebel. Erhältliche Farben: schwarz, gelb. ALLGEMEINE ANWENDUNGEN: ANWENDUNG als Absperrventil (ON-OFF) für: Chemische Produkte, Erdölchemie, hydraulische Anlagen, an Leitungen für die Gas-, Luft-, Wasserversorgung. Eignet sich für Mittelvakuum (siehe seite 420), Dampf bis +200°C mit PTFE+CARBOGRAFIT. Für Spezialanwendungen sind die Kompatibilität mit den Prozesseigenschaften sowie die Korrosionsbeständigkeit auch anhand der entsprechenden Tabelle zu prüfen.
