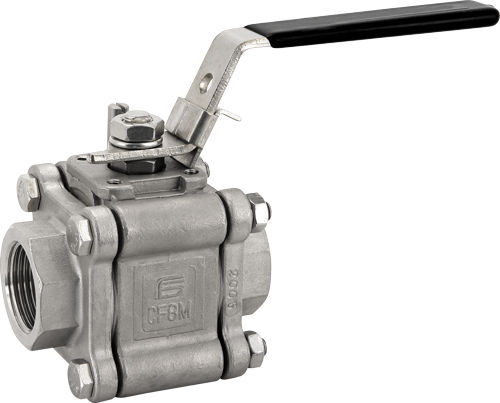

Kugelventil TITAN series

Hebelfür Wasser3-teilig

ALLGEMEINE DATEN DER STANDARDAUSFÜHRUNG: • BAUFORM: A351 CF8M (AISI 316). • ANSCHLÜSSE: F/F UNI ISO 7/1 Rp (UNI EN 10226) DIN2999 zylinderförmig Gas SW ANSI B16.11 mit Schweißmuffe BW ANSI B16.25 mit Stumpfschweißen sch40 std. F/F NPT ANSI B 1.20.1. • DRUCKBEREICH: PN140 1/4” - 1” PN100 1”1/4 - 2”. • TEMPERATURBEREICH: -20°C / +150°C (PTFE). • AUSBLASESICHERHEITSSPINDEL: mit Antistatikvorrichtung. • BETÄTIGUNGSELEMENT: Handhebel mit Sperrvorrichtung. • SOCKEL: ISO 5211 für Stellantrieb. ALLGEMEINE ANWENDUNGEN: ANWENDUNG als Absperrventil (ON-OFF) für: Chemische, hydraulische und pneumatische Anlagen, für Anlagen mit einer hohen Austauschbarkeit der Bauteile und für Dampf bis 10 bar. Bei der Konstruktion und Anfertigung der Kugelhähne wurde darauf geachtet, dass für die Inline-Kontrollen und -wartungen nur die Abnahme des Gehäuses erforderlich ist. Für Spezialanwendungen sind die Kompatibilität mit den Prozesseigenschaften sowie die Korrosionsbeständigkeit auch anhand der entsprechenden Tabelle zu prüfen. SONDERAUSFÜHRUNGEN: • DICHTUNGEN: PTFE+CARBOGRAFIT Anwendung bis 180°C (optimal von 60° bis 180°C). • Handrad bis 1”. • Für weitere Sonderanfragen bitte unsere Vertriebsabteilung kontaktieren.
