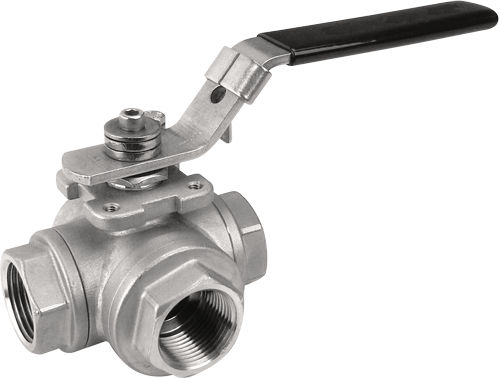

Kugelventil GEMINI series

HebelMischfür Wasser

ALLGEMEINE DATEN DER STANDARDAUSFÜHRUNG: • BAUFORM: CF8M (AISI 316). • ANSCHLÜSSE: F/F/F Rp UNI ISO 7/1 (UNI EN 10226) DIN 2999 zylinderförmig. • DRUCKBEREICH: PN64. • TEMPERATURBEREICH: -20°C / +160°C. • ABDICHTUNG DER SITZRINGE: 4 umwickelnde Dichtungen. • SCHALTWELLENABDICHTUNG: doppelte Schaltwellenabdichtung mit Labyrintheffekt. • AUSBLASESICHERHEITSSPINDEL. • BETÄTIGUNGSELEMENT: Handhebel. Erhältliche Farbe: schwarz. • SOCKEL: ISO 5211. • 90°-Drehung des Handhebels im Uhrzeigersinn. ALLGEMEINE ANWENDUNGEN: ANWENDUNG als Absperrventil (ON-OFF) für: die Umleitung oder Mischung der Fluide an Anlagen im Allgemeinen. Für Spezialanwendungen sind die Kompatibilität mit den Prozesseigenschaften sowie die Korrosionsbeständigkeit auch anhand der gegenüberliegenden Tabelle zu prüfen. SONDERAUSFÜHRUNGEN: • Fettfreie Kugelhähne sauerstoffventile (max. 20 bar). • Für weitere Sonderanfragen bitte unsere Vertriebsabteilung kontaktieren.
