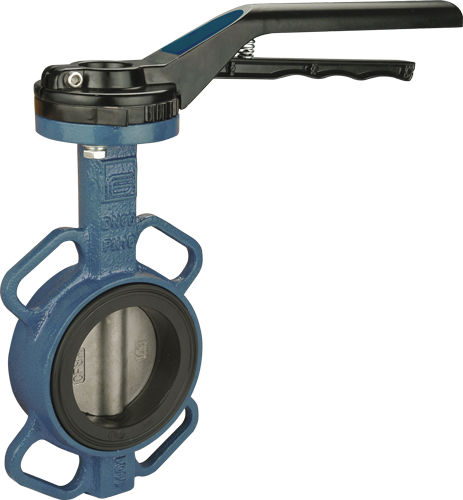

Absperrklappe ARTEMIS series

manuellfür GasFlansch

ALLGEMEINE DATEN DER STANDARDAUSFÜHRUNG BAUFORM: • ALLGEMEINE VORSCHRIFTEN: BS EN 593 - (BS 5155) - MSS SP67 - API 609. • DURCHMESSER: DN40 - DN300. • AUFFLANSCHBAR UNI EN 1092: PN6 - PN10 - PN16 DN40 - DN300 • AUFFLANSCHBAR ANSI 150: DN40 - DN300. • MAXIMALER BETRIEBSDRUCK: PN16 DN40 - DN300 (für Flüssigkeiten) PN16 DN40 - DN200 (für Gas) PN10 DN40 - DN300 (für Gas) • TEMPERATURBEREICH MIT DICHTUNGSSITZEN AUS: EPDM -20°C / +110°C für Flüssigkeiten EPDM-HT -20°C / +130°C für Flüssigkeiten NBR -20°C / +90°C für Flüssigkeiten NBR -20°C / +60°C für Gas • BAULÄNGEN IN ÜBEREINSTIMMUNG MIT: BS5155 - ISO5752 - MSS SP67 - API609 - DIN3202/3-K1. • OBERER FLANSCH: mit Anschluss ISO5211. • BETÄTIGUNGSELEMENT: Handhebel von DN40 bis DN200, Schneckengetriebe von DN250 bis DN300. • Geeignet für Vakuum bis 900mbar. • Glänzend epoxy. • NB: Für die Werkstoffkompatibilität wird auf die Tabelle mit den Kor- rosionsbeständigkeitswerten am Ende des Katalogs verwiesen. SONDERAUSFÜHRUNGEN: • Schneckengetriebe mit Handbetätigung auch für kleine DN. AUF ANFRAGE: • Umbaukit von Rasthandhebel auf Klappe für Stellantriebe. • Für weitere Sonderanfragen bitte unsere Vertriebsabteilung kontaktieren.
