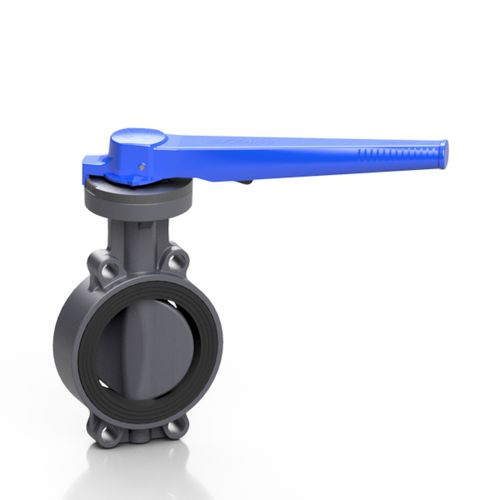

Absperrklappe PROFLOW® HmanuellHebelDurchsatzkontrolle
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- mit Absperrklappe
- Betätigung
- manuell, Hebel
- Funktion
- Durchsatzkontrolle, Regel, Verschluss, Stell
- Medium
- für Wasser
- Korpus
- Flansch, Zwischenflansch, EPDM, PVC-U, verzinkter Stahl
- Anwendung
- Wasser, für Flüssigkeiten, für Schifffahrtsanwendungen, für Pool
- Weitere Eigenschaften
- ISO, ANSI, DIN, Hochleistung, hoher Durchfluss
- DN
Max: 200 mm
(7,874 in)Min: 65 mm
(2,559 in)- Druck
10 bar
(145 psi)- Temperatur
Max: 60 °C
(140 °F)Min: 0 °C
(32 °F)- Durchsatz
Max: 2.371 m³/h
(83.731,07 ft³/h)Min: 153 m³/h
(5.403,14 ft³/h)
Beschreibung
Hochleistungsabsperrklappe für Schließ- oder Durchflussregelungsanwendungen. Höhere Durchflussraten und ein geringerer Druckabfall über das Ventil, zusammen mit der Feinsteuerung, der integrierten Dichtung und der einfachen Betätigung machen die PROFLOW H Absperrklappe ideal für Hochleistungsanwendungen.
Technische Merkmale:
Patentierte High Flow Offset-Scheibe mit einer einzigartigen Konstruktion, die im Vergleich zu herkömmlichen Scheiben einen größeren Durchfluss und einen geringeren Druckabfall ermöglicht.
Die High Flow Offset-Scheibe ermöglicht ein lineares Ansprechverhalten, was zu einer besseren Steuerung und ausgezeichneten Durchflussregelung führt
Der PVC-U-Körper ist maschinell bearbeitet, um eine sichere Abdichtung zu gewährleisten.
EPDM oder EPDM NSF-zertifizierte Hauptdichtung.
Spindel aus verzinktem Kohlenstoffstahl
Abschließbarer Griff.
Regulierplatte mit 19 Positionen zwischen 0° und 90°, für eine schnelle Einstellung der Durchflussmenge.
Geeignet für den Einbau zwischen EN/ISO/DIN, ANSI und JIS Flanschen
Geeignet für den Kontakt mit Trinkwasser
Entspricht den Anforderungen von Anhang III, Modul A2 der Druckgeräterichtlinie 2014/68/EU.
---
