anamorphotischGlas

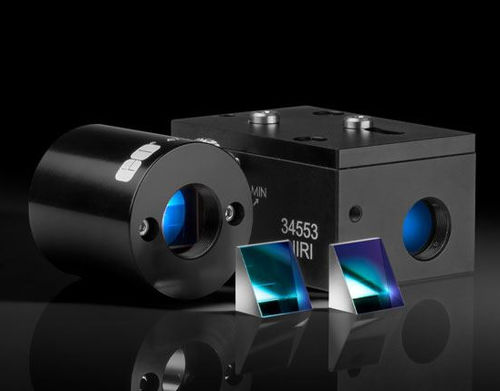

Umwandlung von elliptischen Strahlen in Strahlen mit rundem Strahlprofil Antireflexionsbeschichtung für übliche Diodenlaserwellenlängen Versionen mit und ohne Fassung lieferbar Anamorphische Prismenpaare werden eingesetzt, um Laserstrahlen in nur einer Richtung auszudehnen. So können z.B. elliptische Diodenstrahlen in nahezu runde Strahlen umgewandelt werden. Durch eine Halterung der Prismen in verschiedenen Positionen können Vergrößerungen von 2:1 bis 6:1 erzeugt werden. Unser anamorphisches Prismenpaar mit Fassung ist speziell auf die Ellipsenform unserer Laserdiodenmodule angepasst. Die Prismen können sehr gut bei 635nm und 670nm eingesetzt werden, Designwellenlänge ist 650nm, auf den Prismen ist eine breitbandige Antireflexionsbeschichtung (BBAR) für 600 bis 1050nm aufgebracht. Bei unseren gefassten anamorphischen Prismenpaaren ist der Mittelpunkt des Ausgangsstrahls um 5,9mm zum Mittelpunkt des Eingangsstrahls verschoben. Durch die Schwalbenschwanzhalterung können die Prismen gegenüber dem Laser verdreht werden, sodass die Montage auf der optischen Bank vereinfacht wird. Durch den C-Mount können alle C-Mount Komponenten mit dem gefassten anamorphischen Prismenpaar kombiniert werden.
