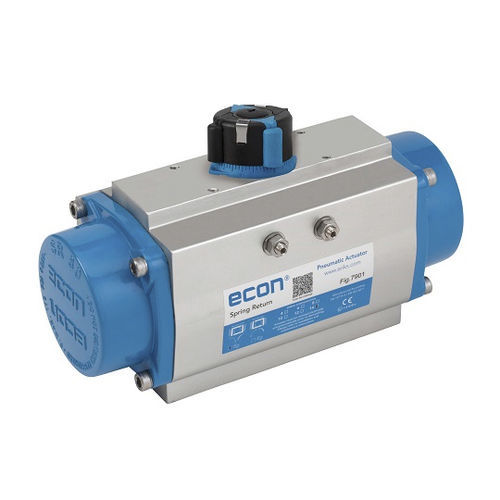

Zahnstangenantrieb ESR series
linearpneumatischEdelstahl

Zahnstangenantrieb
Zahnstangenantrieb
Zahnstangenantrieb
Zahnstangenantrieb
Zahnstangenantrieb
Zahnstangenantrieb
Zahnstangenantrieb
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Bewegung
linear
Typ
pneumatisch
Technologie
Zahnstangen
Material
Edelstahl, Aluminium
Norm
ISO
Schutzfaktor
wartungsfrei
Weitere Eigenschaften
kompakt, Leichtbauweise, doppelt, mechanisch, NAMUR, Flansch, ATEX
Druck

8 bar, 10 bar
(116 psi, 145 psi)

Schaftdurchmesser

Max: 340 mm
(13 in)

Min: 32 mm
(1 in)

Umgebungstemperatur

Max: 212 °F
(100 °C)

Min: -22 °F
(-30 °C)

Beschreibung

Der pneumatische Stellantrieb ECON mit Federrückzug ist mit einer kompakten Zahnstangen- und Ritzelkonstruktion und der Verwendung von Aluminiumteilen ausgestattet. Diese Stellantriebe sind leicht und kompakt. Abgesehen von der Stellungsanzeige sind alle Versionen ohne externe bewegliche Teile. Das macht diese Stellantriebe betriebssicher, einfach zu installieren und praktisch wartungsfrei. Dieser Antrieb kann auch für eine doppeltwirkende Anwendung umgerüstet werden. Zahnstangen- und Ritzelausführung in 14 verschiedenen Größen Der Drehwinkel beträgt 90˚±5˚ durch externe Anschläge Wälzlager sorgen für lange Lebensdauer ohne Wartung Gefangene Federn = sichere Wartung Externe Verschraubung aus rostfreiem Stahl Nummerierung des Gehäuses für Rückverfolgbarkeit Endkappen für Federrückzug oder doppeltwirkende Ausführung Multifunktionale Positionsanzeige, geeignet für mechanische Endschalter oder Näherungsindikatoren Qualitätssicherung nach ISO 9001:2008 Anti-Blowout-Ritzelkonstruktion Parameter der Konstruktion Klassifiziert für den Einsatz in explosionsgefährdeten Bereichen als Gruppe II, Kategorie 2, geeignet für die Zonen 1, 2, 21 und 22 gemäß Anhang VIII der Richtlinie 94/9/CE (ATEX), ASTM D1654-D8 Korrosionsschutzbeschichtungen nach EN 15714-3 Luftzufuhr und oberer Flanschanschluss gemäß NAMUR VDI/VDE 3845 Sicherheitsintegrität nach IEC 61508 SIL 3 Magnet und Zubehör Direktmontage nach NAMUR VDI/VDE 3845 Montage und Antriebsanschlüsse nach ISO 5211

---
