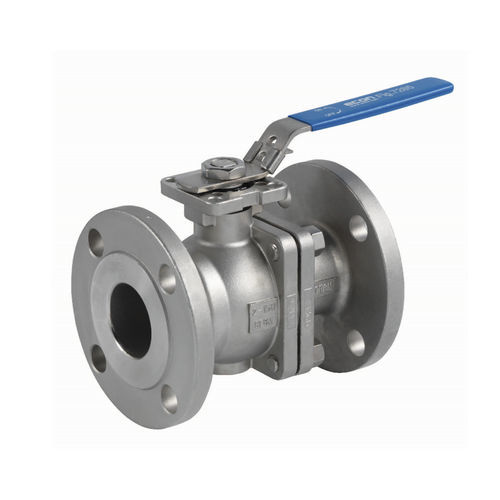

Kugelventil 10E10-V-PORT seriesHebelSteuerungSitz
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Kugel
- Betätigung
- Hebel
- Funktion
- Steuerung
- Korpus
- Sitz, verriegelbar, Edelstahl, Kohlenstoffstahl
- Anwendung
- für die chemische Industrie, Spann, für die Gasindustrie, für Erdölanwendungen, für Tanks, für OEM
- Weitere Eigenschaften
- ISO, antistatisch, ATEX
- DN
Max: 203,2 mm
(8 in)Min: 12,7 mm
(0,5 in)
Beschreibung
Die Econ® 10E10 V-Port Serie ist ein zweiteiliger Kugelhahn mit 30° und 60° V-Rastung und Flanschanschluss mit einem ISO 5211-konformen Betätigungselement für die Direktmontage. Der 10E10 V-Port ist in Größen von ½" bis 8" mit Flanschen der ASME-Klasse 150 erhältlich. Die Ventilgehäuse sind entweder aus CF8M oder WCB mit 316SS-Ausstattung gefertigt und unterstützen eine Vielzahl von Sitzmaterialien.
CF8M- und WCB-Gehäuse/316SS-Garnituren
Feuersicher nach API 607 6th Edition
Eingebautes ISO 5211 Montagepad für einfache Automatisierung
ATEX 94/9/EC (Ex II 2 G-D EX-c II) Antistatische Ausführung
TFM 50/50 Sitzmaterial
Ausblassichere Spindel
Druckausgleichsbohrung im Kugelschlitz
TA-Luft (VDI 2440, Abschnitt 3.3.1.3) Zertifiziert druckbelastet
Spindelpackung
Abschließbarer Hebelgriff oder "T"-Griff
IEC 61508, SIL 2 fähig
Normen
Auslegung: ASME B16.34, API 608
Feuersicher: API 607, ISO 10497
Von Angesicht zu Angesicht: ASME B16.10
Wanddicke: ASME B16.34
Endflansch: ASME B16.5
Inspektion und Prüfung: API 598
---
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von Econ Brand Valves anzeigenWeitere Produkte von Econ Brand Valves

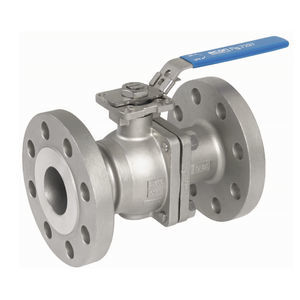

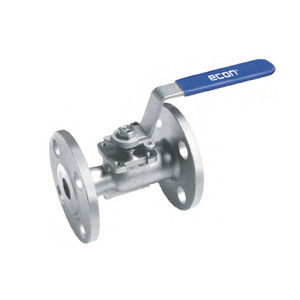

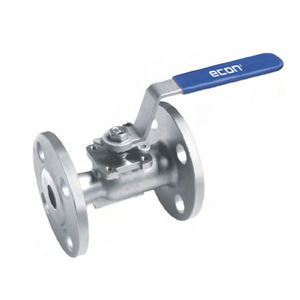

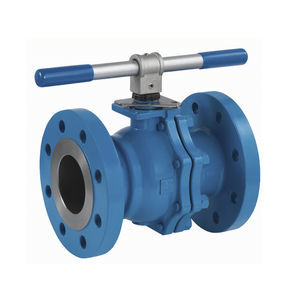

Econ Flanged Ball Valves
