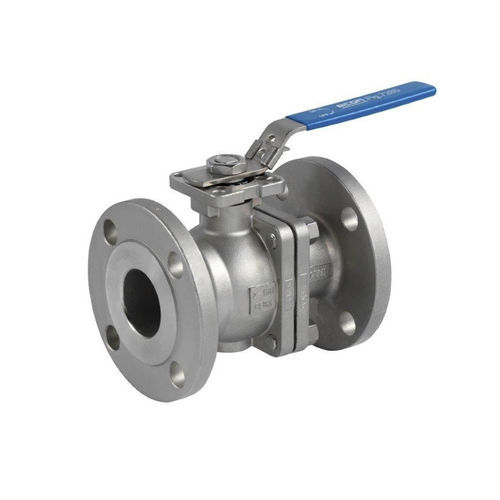

Kugelventil 10E10 series

HebelSteuerungSitz

Die Serie Econ® 10E10 ist ein zweiteiliger Kugelhahn mit vollem Durchgang und Flanschanschluss mit einem ISO 5211-konformen Betätigungselement für die Direktmontage. Der 10E10 ist in Größen von ½" bis 8" mit Flanschen der ASME-Klasse 150 erhältlich. Die Ventilgehäuse sind entweder aus CF8M oder WCB mit 316SS-Ausstattung gefertigt und unterstützen eine Vielzahl von Sitzmaterialien. CF8M- und WCB-Gehäuse/316SS-Garnituren Feuersicher nach API 607 6th Edition Eingebautes ISO 5211 Montagepad für einfache Automatisierung ATEX 94/9/EC (Ex II 2 G-D EX-c II) Antistatische Ausführung TFM 1600 Sitzwerkstoff (PTFE, RTFE, TFE/SS Optionen) Ausblassichere Spindel Druckausgleichsbohrung im Kugelschlitz TA-Luft (VDI 2440, Abschnitt 3.3.1.3) Zertifiziert druckbelastet Spindelpackung Abschließbarer Hebelgriff oder "T"-Griff IEC 61508, SIL 2 fähig 30° & 60° V-Kerbe Optionale Steuerkugel Normen Ausführung: ASME B16.34, API 608 Feuersicher: API 607, ISO 10497 Von Angesicht zu Angesicht: ASME B16.10 Wanddicke: ASME B16.34 Endflansch: ASME B16.5 Inspektion und Prüfung: API 598
