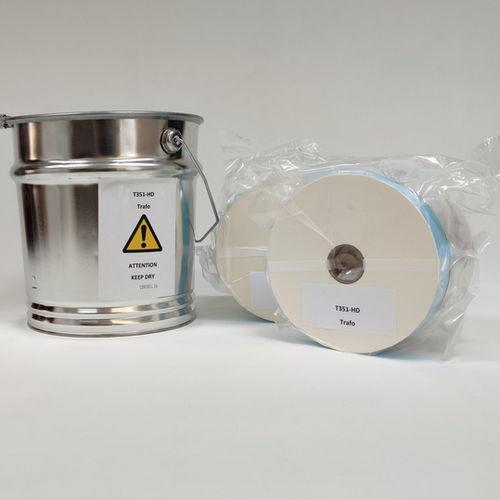

Filterpatrone für Erdöl TRAFO series

KondensatÖlfür Feinfilterung

Die Filterpatrone ist das wichtigste Element des Filtersystems. Die Filterelemente entfernen in einem Arbeitsgang feste Verunreinigungen + Wasser + weichen Schlamm (Sedimente, Harze, Lacke). Die Filterelemente werden je nach Art der behandelten Flüssigkeit hergestellt. Für Industrieflüssigkeiten auf der Basis von Erdölprodukten werden die Filterelemente aus einer speziellen Zellulose hergestellt, die nach einem besonderen Rezept produziert wird. Die Zellulose wird mit computergesteuerten Wickelmaschinen auf den Kern gewickelt. Die Zellulosespule, die für eine präzise Erfassung der Verunreinigungen sorgt, ist speziell auf die einzelnen Typen von Filtereinsätzen abgestimmt. Der untere Teil des Filtereinsatzes wird in einen Verstärkungspapierkreis gepresst, so dass er eine höhere Dichte aufweist als der obere Teil. Diese Konstruktion garantiert eine allmähliche Abscheidung von Verunreinigungen. Größere Verunreinigungen werden im oberen Teil und kleinere Verunreinigungen bis zu 1 µm im unteren Teil des Filtereinsatzes aufgefangen. Der harte Papierkreis erhöht die Genauigkeit der Filtration und verhindert eine Verformung der Filterelemente. Der Typ TRAFO ist für die Filtration und Aufbereitung von Isolierölen (Transformatorenölen) bestimmt. Das Filterelement entfernt und fängt freies und gebundenes Wasser sowie Feststoffpartikel ab einer Größe von 1 µm ab. Das Filterelement ist so ausgelegt, dass es freies und gebundenes Wasser bis zu einem Wert von 1 ppm (1gm/Liter) und Feststoffpartikel bis zur Reinheitsklasse 3 nach NAS1638, ISO4406 14/12/9 entfernt. Nach der Behandlung mit dem TRAFO-Liner erreicht das Isolieröl eine Durchschlagsspannung ≥ 70 kV/2,5 mm. Das TRAFO-Filterelement ist für die Aufbereitung von Ölen in elektrischen Anlagen mit Isolierölen konzipiert.
