Thermo-Oxidationsanlage CC® series

rekuperativekatalytischzur VOC-Reduzierung

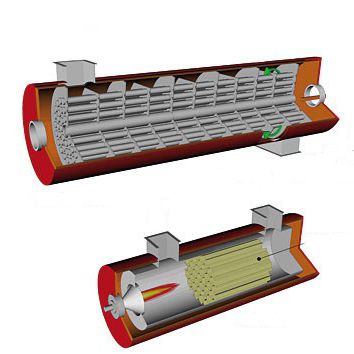

ART DER AUSRÜSTUNG V.O.C. (Volatile Organic Compounds) katalytisches Oxidationssystem mit rekuperativer thermischer Rückgewinnung. FUNKTIONSPRINZIP Die Einheit besteht hauptsächlich aus einem Rohrbündelwärmetauscher, einer Brennkammer mit modulierendem Brenner und einem Oxidationskatalysatorbett, das in heterogener Phase arbeitet. Der V.O.C. enthaltende Gasstrom wird durch den Hüllen- und Rohrwärmetauscher auf eine Temperatur von nahezu 200 ÷ 270 °C vorgewärmt, indem die von den Verbrennungsgasen freigesetzte Wärme, die die Hüllenseite desselben Wärmetauschers passiert, freigesetzt wird, und danach durch die Brennkammer geleitet, wo der modulierende Brenner, der normalerweise mit Erdgas gespeist wird, die Energiemenge liefert, die benötigt wird, um die Temperatur zu erreichen und konstant zu halten, bei der die vollständige katalytische Oxidation von V.Der O.C. tritt auf, 300 ÷ 450 °C, durchläuft das Katalysatorbett, wo die katalytische Oxidationsreaktion stattfindet und gibt schließlich die absorbierte Wärme ab, die durch die Mantelseite des Wärmetauschers geht, sich selbst auf eine Temperatur ab, die größer ist als die Eintrittstemperatur von 150 ÷ 200 °C und wird gereinigt in die Atmosphäre abgegeben. Die Verweilzeit des Gasstroms in der Brennkammer zwischen 0,3 und 0,4 s bei einer Temperatur zwischen 300 ÷ 450 °C, entsprechend der chemischen Zusammensetzung von C.O.V., garantiert die vollständige katalytische Oxidation der organischen Verbindungen mit Sauerstoff zu Kohlendioxid und Wasser mit einem Wirkungsgrad von bis zu 99,9% und einem kontinuierlichen Emissionsgrad von weniger als 50 mg/Nm3 von T.O.C. (Total Organic Carbon).
