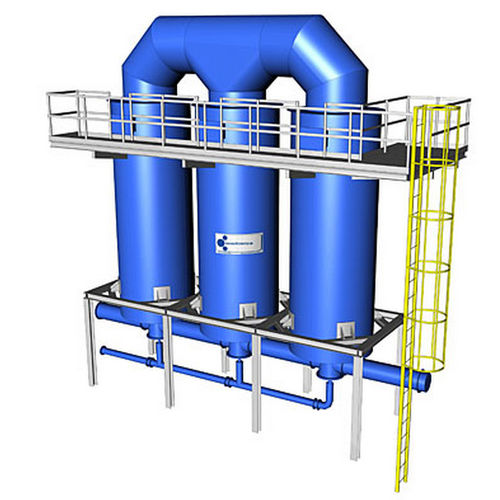

Thermo-Oxidationsanlage CR® series

regenerativzur VOC-Reduzierungzur NOx-Reduzierung

ART DER AUSRÜSTUNG VOC (volatile organic compound) Regenerative Thermische Verbrennungsanlage. FUNKTIONSPRINZIPIEN: Die Anlage besteht im Wesentlichen aus drei vertikalen Kammern, die mit hochwärmekapazitivem keramischem Material gefüllt sind (eine Vorwärmeinlassgaskammer, eine Wärmerückgewinnung von Reingas aus der Brennkammer und eine Reinigungskammer mit Frischluft) und einer Brennkammer mit modulierendem Brenner, die die 3 Kammern miteinander verbinden. Das Gas mit V.O.C. durchläuft in der ersten Kammer eine Vorwärmphase vom unteren Teil zum oberen Teil des Keramikbettes bis zu einer Temperatur nahe 750 - 800°C. Dann geht das Gas durch die Kammer, wo der modulierende Brenner, der normalerweise mit Methan betrieben wird, die notwendige Energie liefert, um die vollständige Oxidationstemperatur von V.O.C. zu erreichen und/oder aufrechtzuerhalten, und schließlich die angesammelte Wärme verliert, indem er vom unteren Teil des Keramikbettes in einer zweiten Kammer zum oberen Teil übergeht und in die Atmosphäre freigesetzt, gereinigt wird. In der dritten Kammer des Keramikbettes wird ein Frischluftstrom nach unten geleitet, um den Rest der verunreinigten Luft in der Brennkammer zu transportieren. Die speziellen Keramikbetten mit hoher Wärmekapazität ermöglichen einen Wärmerückgewinnungsgrad von 92 bis 95%. Dieser Wirkungsgrad, der der bei der V.O.C. Oxidation erzeugten Wärme hinzugefügt wird, reicht aus, um den Prozess ohne Hilfsbrennstoff ab einem V.O.C. Konzentrationswert von mehr als 1,2 -2 g/Nm3 aufrechtzuerhalten. Die 3 Kammern tauschen in regelmäßigen Abständen die Funktion des Vorwärmens, der Rückgewinnung und des Waschens mit speziellen automatischen Ventilen aus, um eine konstante C.O.T. (Carbon Organic Total) Emission gemäß den gesetzlichen Grenzwerten zu gewährleisten.
