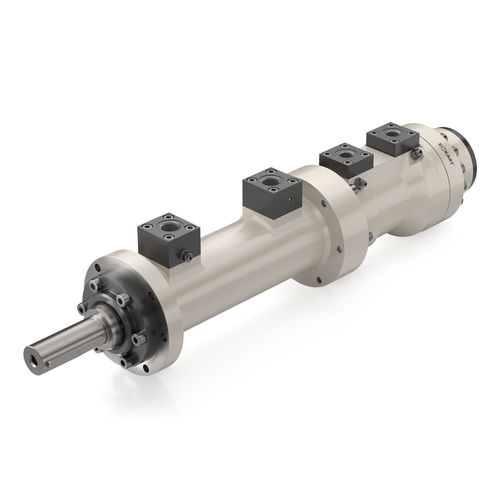

Hub-Schwenk-Antrieb HSE4linearDrehhydraulisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Bewegung
- linear, Dreh
- Typ
- hydraulisch
- Konfigurierung
- doppeltwirkend
- Norm
- ISO
- Schutzfaktor
- wasserbeständig, robust
- Weitere Eigenschaften
- kompakt, platzsparend, Hub-Schwenk
- Hub
Min: 10 mm
(0,394 in)Max: 1.200 mm
(47,244 in)- Druck
Min: 5 bar
(72,5 psi)Max: 100 bar
(1.450,4 psi)- Belastung
Min: 7.500 N
Max: 122.000 N
- Drehmoment
Min: 65 Nm
(47,942 ft.lb)Max: 2.050 Nm
(1.512,002 ft.lb)- Rotationswinkel
90 °, 180 °, 270 °, 360 °
- Geschwindigkeit
0,3 m/s
(0,98 ft/s)- Umgebungstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Volle Flexibilität auf kleinstem Raum.
Vorteile auf einen Blick
•kompakt und robust
•verschleißfest
•effiziente Endlagendämpfung
•Nullstellung beliebig verstellbar
•Drehwinkeleinstellung ± 5°
Perfekt abgestimmt
für präzise Hub-Schwenk-Bewegungen
Die Eckart Hub-Schwenk-Einheit HSE4 ist eine Kombination aus einem Schwenkmotor und einem doppelwirkenden Linearzylinder. Die HSE4 vereinigt somit auf kleinstem Raum eine Schwenkbewegung mit einer Linearbewegung.
Da der Schwenkmotor und der Linearzylinder hydraulisch voneinander getrennt ansteuerbar sind, sind frei wählbare Bewegungsabläufe, wie nach links und nach rechts schwenken oder linear ein- und ausfahren, möglich. Bei gleichmäßiger Ansteuerung beider Komponenten werden beide Bewegungen synchron ausgeführt.
