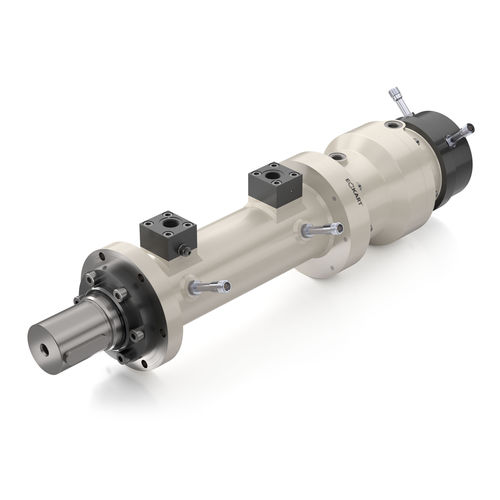

Hub-Schwenk-Antrieb PHSElinearDrehpneumatisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Bewegung
- linear, Dreh
- Typ
- pneumatisch
- Konfigurierung
- doppeltwirkend
- Schutzfaktor
- wasserbeständig
- Weitere Eigenschaften
- kompakt, platzsparend, Hub-Schwenk, verschleißfest
- Hub
Min: 10 mm
(0,394 in)Max: 1.200 mm
(47,244 in)- Druck
Min: 1 bar
(14,5 psi)Max: 10 bar
(145 psi)- Belastung
Min: 450 N
Max: 4.700 N
- Drehmoment
Min: 4,5 Nm
(3,319 ft.lb)Max: 144 Nm
(106,209 ft.lb)- Rotationswinkel
90 °, 180 °, 360 °
- Umgebungstemperatur
Min: -10 °C
(14 °F)Max: 50 °C
(122 °F)
Beschreibung
Hub-Schwenk-Einheit PHSE
Pneumatische Hub-Schwenk-Einheit mit verschleißfesten Bewegungsteilen.
Vorteile
auf einen Blick
kompakt und robust
verschleißfest
Nullstellung beliebig verstellbar
Drehwinkeleinstellung ± 5°
Präzision
für frei wählbare Bewegungsabläufe
Die pneumatische Eckart Hub-Schwenk-Einheit PHSE ist eine Kombination aus einem Schwenkmotor und einem doppelwirkenden Linearzylinder. Die PHSE vereinigt somit auf kleinstem Raum eine Schwenkbewegung mit einer Linearbewegung.
Da der Schwenkmotor und der Linearzylinder pneumatisch voneinander getrennt ansteuerbar sind, sind frei wählbare Bewegungsabläufe, wie nach links und nach rechts schwenken oder linear ein- und ausfahren, möglich. Bei gleichmäßiger Ansteuerung beider Komponenten werden beide Bewegungen synchron ausgeführt.
Kataloge
rotary actuator PSM
9 Seiten
