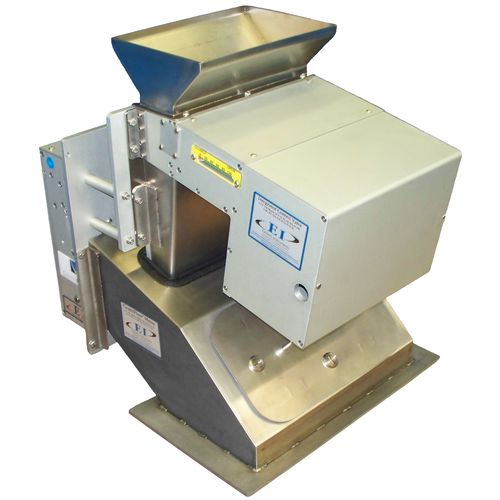

Gravimetrischer Beschicker CentriFeeder ICV

mit MassendurchflussmesservertikalInline

Der CentriFeeder mit integriertem Regelventil (ICV) misst und regelt den Durchfluss jedes trockenen, frei fließenden Feststoffs genau. Mithilfe eines hochgradig anpassbaren Touchscreen-HMIs, das in einen bürstenlosen AC-Servo mit niedriger Drehzahl integriert ist, wird ein PID-Regelkreis eingerichtet, um das ICV zu steuern, das unser patentiertes CentriFlow Meter speist. Zur präzisen Messung und Steuerung wird ein integrierter linearer Positionssensor verwendet, um die Position der Schaufel mit einer Genauigkeit von 1:1000 (basierend auf dem Hub) zu regulieren. Die Bewegung der Schaufel kann dann über die CentriView-Elektronik überwacht oder manuell über die mechanische Anzeige an der Außenseite des Ventils abgelesen werden. Für empfindliche Produkte ist der CentriFeeder mit ICV mit einer virtuellen Durchfluss-Stopp-Funktion ausgestattet, die den Durchfluss praktisch ohne Beschädigung Ihres Produkts stoppt. Das Ergebnis ist ein leicht aufrechtzuerhaltender, gleichmäßiger Durchfluss, der unter bestimmten Bedingungen über einen Bereich von 100:1 sowohl für Dosier- als auch für Verhältnissteuerungsanwendungen gesteuert werden kann. Der CentriFeeder ICV ist ein gravimetrischer Dosierer, der die Vielseitigkeit und extrem genaue Durchflussmessung des CentriFlow-Feststoffdurchflussmessers mit einem dynamisch gesteuerten Schieber verbindet, der die Durchflussmenge und den Gesamtdurchfluss kontrolliert. Während das Produkt durch das ICV und über den Messabschnitt des Dosierers fließt, wird die Durchflussrate des Produkts gemessen. Diese Durchflussrate wird zur Steuerung des integrierten Regelventils verwendet, das sich direkt über dem Durchflussmessgerät befindet. Auf der Grundlage des in das Gerät eingegebenen Sollwerts für die Durchflussrate kann das Regelventil modulieren, um den Sollwert für die Durchflussrate beizubehalten.
