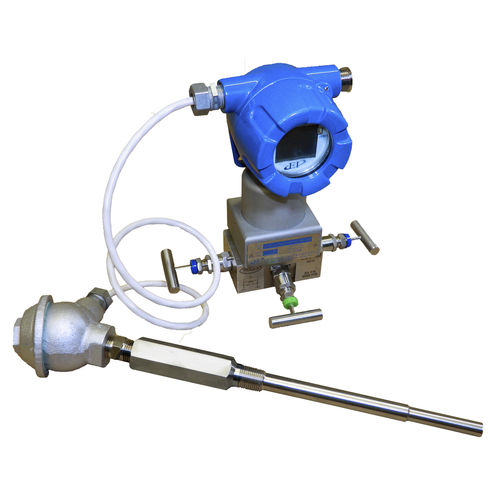

Relativdruckmessumformer QVT

absolutDifferenzpiezoresistiv

Der QVT von Eastern Instruments ist in den Modi SV (Single Variable) oder MV (Multivariable) erhältlich und wurde für die extrem genaue Durchflussmessung von Luft und Gas bei oder nahe Atmosphärendruck (5 - 25 psia) optimiert. Der QVT ermöglicht die Messung von bis zu vier separaten Prozessvariablen, einschließlich Differenzdruck, Temperatur und Absolutdruck, und berechnet den vollständig kompensierten Massenstrom von Luft oder Gas in nahezu jedem Kanal. In Verbindung mit einem beliebigen differenzdruckbasierten Durchflusselement gewährleistet der QVT eine äußerst genaue Durchflussmessung mit einer Genauigkeit von bis zu +/-0,50 % des Messwerts über einen DP-Bereich von 100:1 und einem Durchfluss-Turndown von 10:1. Der QVT kann entweder als multivariabler Messumformer oder als einstelliger Messumformer konfiguriert werden, der DP (Differenzdruck) misst. Die verschiedenen Konfigurationen sind unten aufgeführt. Der QVT kann als einstelliger Differenzdrucktransmitter eingesetzt werden, der den Differenzdruck des Durchflusses über ein zugehöriges Durchflusselement genau misst. Das Durchflusselement kann entweder ein von EI hergestelltes Durchflusselement oder ein bereits vorhandenes Durchflusselement eines Herstellers nach Wahl sein. Der einstellbare QVT-Transmitter ist so konfiguriert, dass er ein 4-20 mA-Signal ausgibt, das dem DP entspricht. Der QVT kann auch zur genauen Durchflussmessung verwendet werden. Wenn sowohl die Temperatur als auch der Absolutdruck relativ konstant sind, kann der QVT den Massendurchfluss auf der Grundlage eines gemessenen DP und eines Eingangs- oder konstanten Wertes für Temperatur und Absolutdruck berechnen. Der QVT DP-Durchflusstransmitter kann extrem genau sein, solange Temperatur und Absolutdruck konstant bleiben.
