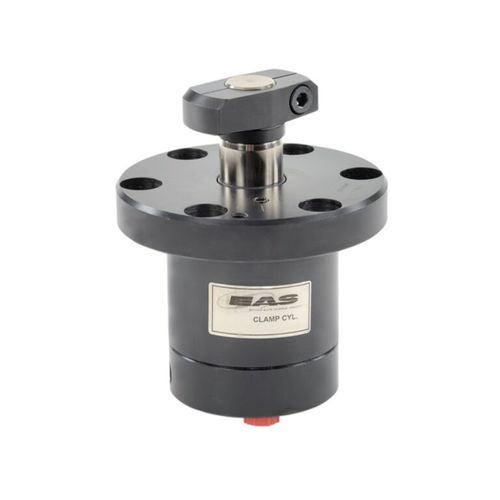

Mechanisches Spannmittel MSR

Schwenkdoppeltwirkend

Das kompakte Design der MSR macht diese ideal für den Einsatz in schwer zugänglichen Bereichen. Ein hydraulisch betätigter Schwenkarm mit integriertem Zugspanner ermöglicht das Spannen von Werkzeugen nachdem der Schwenkarm um 90° in einen Flansch (Zubehör) oder eine T-Nut eingedreht wurde und danach vertikal gespannt wird. Um ein ungehindertes Be- und Entladen von Werkzeugen oder Teilen zu ermöglichen, wird dieses Produkt im Oberbett oder der Aufspannfläche der Presse montiert. Die Werkzeuge müssen entsprechende Flansche oder T-Nut-Öffnungen haben. Hauptmerkmale Doppelt wirkender hydraulischer Schwenkspanner zum Einbau in Pressentische Geeignet für neue Pressen Geeignet für genormte und nicht genormte Werkzeuge Hält die Pressenaufspannflächen frei Induktive Sensoren als Option für automatisches Spannen erhältlich Anwendung Diese EAS- Spannzylinder eignen sich hervorragend zum Spannen von Werkzeugen auf Pressentischen. Das Pressenbett bleibt frei von Spannwerkzeugen, da das MSR Spannelement in den Stößel oder die Aufspannplatte integriert ist. Aus diesem Grund wird das MSR-Spannsystem nur in neuen Pressen eingesetzt. Vorteile Pressentisch frei von Spannelementen, geringer Aufwand am Werkzeug Bestellübersicht; schnelle und einfache Bestellung Einteilige Konstruktion; schnelle Montage / Demontage
