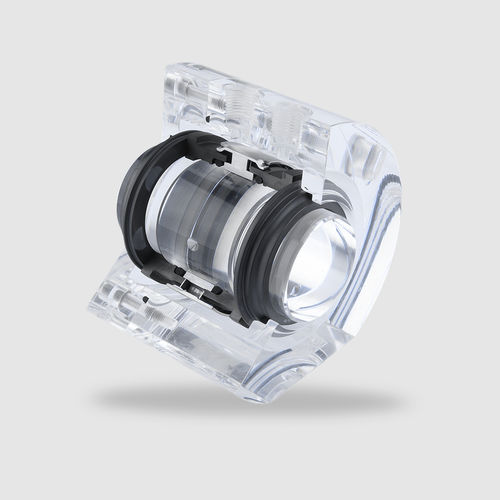

Federdruck-Gleitringdichtung CGSH-K

für PumpenMetallStahl

Für abgesetzte Wellen Befederung rotierend Einzel- oder Doppeldichtung möglich Entlastet Standardausführung mit U-Nuten, V-Nuten optional (drehrichtungsabhängig) Gasgeschmiert Öffnet nicht bei Sperrdruckausfall, selbstschließend bei Druckumkehr Vorteile Berührungsfrei laufend Bei Werkstoffpaarung hart/weich kein Differenzdruck erforderlich Als Containment Seal gemäß API 682 einsetzbar Einsatzbereich Wellendurchmesser: d1 = 28 ... 125 mm (1.10" ... 4.92") Gleitgeschwindigkeit: vg = 4 ... 25 m/s (13 ... 82 ft/s) * Abhängig von der Beständigkeit der O-Ringe Werkstoffe Gleitring: Kohlegrafit antimonimprägniert (A), Siliziumkarbid (Q2), alternativ: Kohlegrafit kunstharzimprägniert (B), Siliziumkarbid (Q1) Gegenring: Siliziumkarbid (Q1, Q2), Siliziumkarbid (Q19, Q29) bei Gleitring Q1 bzw. Q2 Metallische Teile: CrNiMo-Stahl (G) Standards und Freigaben EN 12756 API 682 / ISO 21049 Empfohlene Anwendungen Chemische Industrie Raffinerietechnik Gase und Flüssigkeiten (Einzeldichtung nur Gas) Gase und Flüssigkeiten, die nicht in die Umwelt gelangen dürfen (Doppeldichtung) Umweltfreundliche Gase (Einzeldichtung) Ventilatoren Kleine Dampfturbinen Gebläse Rootskompressoren Pumpen
