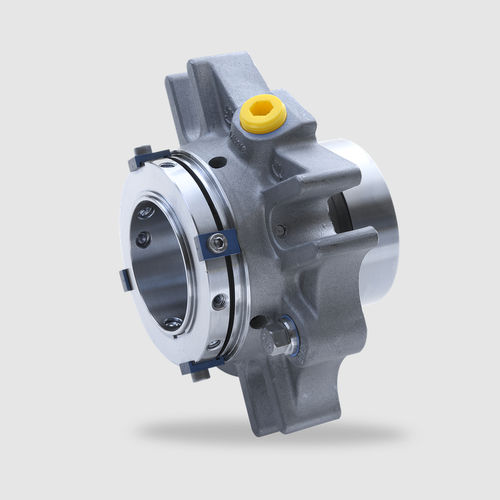

Doppelpatronen-Gleitringdichtung

PumpenMetallStahl

Doppeldichtung Cartridgeausführung Entlastet Drehrichtungsunabhängig Doppeltdruckentlastet Integrierte Fördereinrichtung Varianten für Exzenterschneckenpumpen (-Vario) und gasgeschmierte Version (-GSDN) lieferbar Vorteile Ideal für Standardisierungen Universell einsetzbar: für Umbau von Packungen, Retrofits oder Erstausrüstungen Keine maßlichen Modifikationen des Stopfbuchsraumes notwendig (Kreiselpumpen), geringe radiale Einbauhöhe Keine Beschädigung der Welle durch dynamisch belasteten O-Ring Längere Lebensdauer Vermeidung von Beschädigungen und Eintrag von Schmutz während der Montage Einfache und schnelle Montage durch vormontierte Einheit Individuelle Anpassung an Pumpendesign möglich Kundenspezifische Ausführungen lieferbar Einsatzbereich Wellendurchmesser: d1 = 25 … 100 mm (1,000" … 4,000") Größere Durchmesser auf Anfrage Gleitwerkstoffpaarung BQ1 Gleitgeschwindigkeit: vg = 16 m/s (52 ft/s) Gleitwerkstoffpaarung Q1Q1 bzw. U2Q1 Gleitgeschwindigkeit: vg = 10 m/s (33 ft/s) Empfohlenes Versorgungsmedium: max. ISO VG 5 Axialbewegung: ±1,0 mm, d1 = ≥75 mm ±1,5 mm Werkstoffe Gleitring: Siliziumkarbid (Q1), Kohlegrafit kunstharzimprägniert (B), Wolframkarbid (U2) Gegenring: Siliziumkarbid (Q1) Nebendichtungen: FKM (V), EPDM (E), FFKM (K), Perfluor-Kautschuk/PTFE (U1) Federn: Hastelloy® C-4 (M) Metallische Teile: CrNiMo-Stahl (G) CrNiMo-Stahlguss (G)
