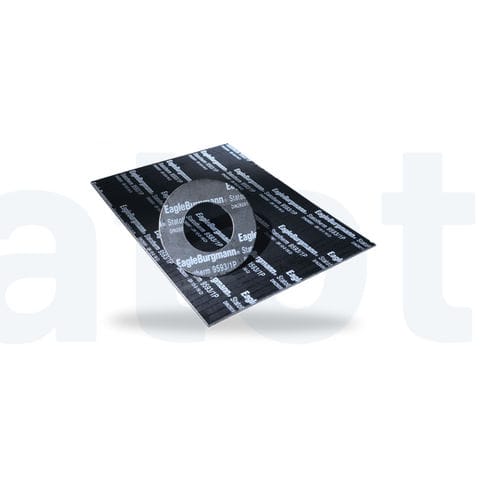

Graphit-Dichtplatte Statotherm 1P 9593/1P

expandiertes GraphitEdelstahlfür Schlauch

Merkmale Statotherm® 1P 9593/1P ist eine Dichtungsplatte aus flexiblen, expandierten Grafitfolien (Reinheit >98 %), die mit einer Edelstahlblecheinlage (Werkstoff: 316 (L) in 0,05 mm Dicke) kombinierbar ist. Statotherm® 1P 9593/1P ist eine Flachdichtung mit einer besonders anpassungsfähigen Grafitauflage, die den Einsatz bei geringen Flächenpressungen und in fragilen Flanschverbindungen ermöglicht. Vorteile Keine Versprödung Herausragende Oxidationsbeständigkeit Einsetzbar in fragilen Flanschverbindungen Einsatzbereich Druck: p = 40 bar Temperatur Dauerbetrieb t = -200 °C ... +400 °C Dampf: +550 °C inerte Umgebung: tmax = +550 °C Empfohlene Rautiefe: RZ = 12,5 - 50 µm Chemische Beständigkeit: pH = 0 ... 14 Beständig gegen nahezu alle organischen und anorganischen Säuren, Laugen, Öle und Lösungsmittel. Nicht geeignet für den Einsatz in stark oxidierender Medien sowie in elementarem Fluor, Brom, Schwefeltrioxid und Ozon (O3) > 150 °C. Empfohlene Anwendungen Prozessindustrie Petrochemische Industrie Chemische Industrie Kraftwerkstechnik Kreiselpumpen Kolbenpumpen Kompressoren Lüfter Armaturen Wärmetauscher Verschlussdeckel Flanschverbindungen Wartungsdichtung Varianten 9593/1P (Platten) 9593/1R (Ringe und Formteile) 9593/1RIG (Ringe mit Innenbördel) 9593/1RA (Rahmen) 9593/1S (Segmente) Hinweis Für sicheren Betrieb nur trockene und unbeschädigte Dichtungen verwenden. Lieferformen Platten: 1.000 x 1.000 mm und 1.500 x 1.500 mm in 0,5 /1,0 /1,5 /2,0 mm Dicke Ringe und Formteile: Standardabmessungen gem. DIN EN 1514-1 und ASME B16.21
