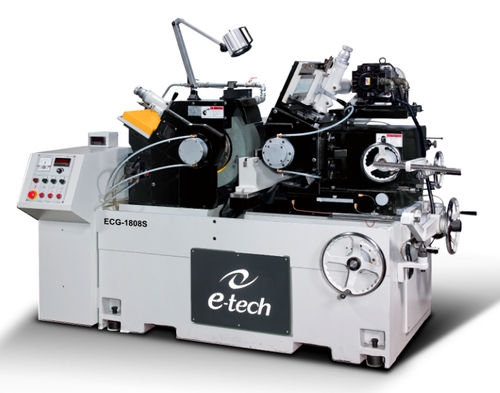

Spitzenlose Schleifmaschine ECG-S series

für Werkstückemanuellhydraulisch

Aufgrund der unterschiedlichen Arbeitsdurchmesser müssen Führungsplatte und Regelscheibe parallel sein, da dies die Schleifgenauigkeit erheblich beeinflusst. Name des Teils：Stufenwelle Zustellschleifen + automatisches Beladen/Entladen Werkstoff：SCM415 Entnommenes Material：Max. ∅0,2mm Zykluszeit：25sec(einschließlich Laden/Entladen) Rundheit：1,5μm Teilebezeichnung：Kugelkolben Zustellschleifen + automatisches Beladen/Entladen Werkstoff：SCM415 Entnommener Bestand：Max. ∅0,3mm Zykluszeit：26sec(einschließlich Laden/Entladen) Teilebezeichnung：Kolbenstift Schleifen mit Durchgang Werkstoff：SCr21H Entnommener Bestand：Max. ∅0,13mm Vorschubgeschwindigkeit：3m/min Rundheit：1.2μm Standard-Zubehör Werkzeuge und Werkzeugkasten Standard-Kühlmittelbehälter Radabzieher Diamant-Abrichtgerät Nivellierbolzen und Blöcke Schleifscheibe mit Flansch Regulierscheibe mit Flansch Spindelschmiersystem mit Kühlgebläse Regulierscheibe mit Flansch Manuelle Schmiervorrichtung für Führungsbahnen (Modell S) Betriebsanleitung und Stücklisten Arbeitsplatte für Durchlauf Vorschub-Arbeitsplatte Steuerpult (Modell S) PLC-Steuerung + Touchscreen + Bedienfeld (NC-Modell) FANUC 0i-TF CNC-Steuerung (CNC-Modell) Optionales Zubehör Automatisches Ladesystem für Vibrationszuführung Automatisches Entladesystem für Durchlaufschleifen Umformvorrichtung (Umformplatten) Kühlmittelanlage mit Magnetabscheider Durchlaufmesser (verschiedene Größen) Einlaufmesser (verschiedene Größen) Hydraulische Formvorrichtung Kühlmitteleinrichtung mit Papierfilter Kühlmittelsystem mit Magnetabscheider und Papierfilter Werkstückauswurfvorrichtung für das Einstechschleifen (hydraulisch / pneumatisch) Automatisches Ladesystem für das Schleifen im Durchlauf (Φ5∼25mm, L 50∼600mm) Automatisches Trichterladesystem für das Schleifen im Durchgang (Φ2∼8mm, L 50∼180mm) Eingangsschiene & Ausgangsschiene
