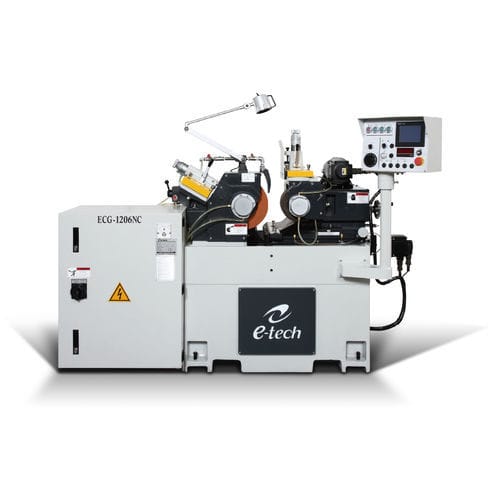

Spitzenlose Schleifmaschine ECG series

für WerkstückeNChydraulisch

LCD-Touchscreen-Steuerungstechnik Automatischer Zustell-Schleifzyklus Ablauf des Zyklus: S1-Zügiges Anfahren S2-Grobschliff T1-Verweilzeit S3-Feinschliff T2-Verweildauer beim Ausparken Automatisierungslösung Mehrere Maschinen können miteinander verbunden werden, um Grob-, Mittel- und Feinschliff in einer Produktionslinie durchzuführen, um Zeit für wiederholte Be- und Entladevorgänge zu sparen. Auswahl der Klinge Aufgrund der unterschiedlichen Arbeitsdurchmesser müssen Führungsplatte und Regelscheibe parallel sein, da dies die Schleifgenauigkeit erheblich beeinflusst. Teilebezeichnung：Stufenwelle Werkstoff：SCM415 Entnommener Bestand：Max. ∅0,2mm Zykluszeit：25sec(einschließlich Laden/Entladen) Rundheit：1,5μm Teilebezeichnung：Kugelkolben Zustellschleifen + automatisches Beladen/Entladen Werkstoff：SCM415 Entnommener Bestand：Max. ∅0,3mm Zykluszeit：26sec(einschließlich Laden/Entladen) Teilebezeichnung：Kolbenstift Schleifen mit Durchgang Werkstoff：SCr21H Entnommener Bestand：Max. ∅0,13mm Vorschubgeschwindigkeit：3m/min Rundheit：1.2μm Standard-Zubehör Werkzeuge und Werkzeugkasten Standard-Kühlmittelbehälter Radabzieher Diamant-Abrichtgerät Nivellierbolzen und Blöcke Schleifscheibe mit Flansch Regulierscheibe mit Flansch Spindelschmiersystem mit Kühlgebläse Regulierscheibe mit Flansch Manuelle Schmiervorrichtung für Führungsbahnen (Modell S) Betriebsanleitung und Stücklisten Arbeitsplatte für Durchlauf Vorschub-Arbeitsplatte Steuerpult (Modell S) PLC-Steuerung + Touchscreen + Bedienfeld (NC-Modell) FANUC 0i-TF CNC-Steuerung (CNC-Modell) Optionales Zubehör Automatisches Ladesystem für Vibrationszuführung Automatisches Entladesystem für Durchlaufschleifen Umformvorrichtung (Umformplatten) Kühlmittelanlage mit Magnetabscheider
