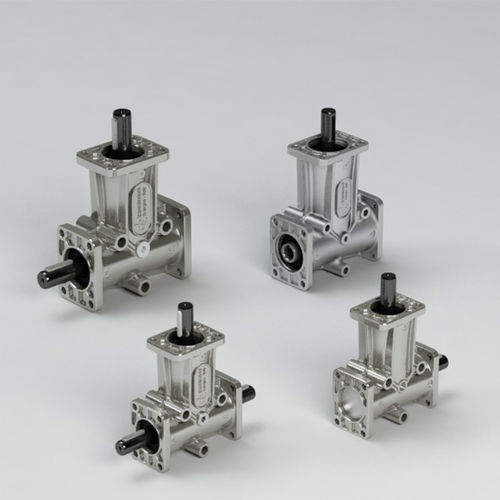

Winkelkopf DZ, ZP series

Die Winkelgetriebe der Baureihen DZ, ZP sind für industrielle Anwendungen konzipiert, bei denen es notwendig ist, eine Drehbewegung der Kraft zwischen zwei oder mehreren um 90° zueinander angeordneten Achsen zu übertragen. Die Serien DZ und ZP sind in 9 verschiedenen Größen erhältlich, mit 2 oder 3 Ausgängen mit Übersetzungsverhältnissen 1/1 oder 1/2 oder 1/3. Neben der Standard-Baureihe gibt es ein breites Spezialsortiment an Winkelkegelrädern nach Kundenwunsch. GEHÄUSE Einteiliger Aluminiumlegierungsguss mit 4 oder 6 Befestigungspunkten und 3 oder 4 Zentrierbedingungen. Eine Edelstahlausführung ist ebenfalls erhältlich. GETRIEBE SPIRAL Kegelräder, die auf GLEASON Wälzfräsmaschinen geschnitten werden, um eine maximale Tragfähigkeit zu gewährleisten. Zahnräder aus Nickel-Chromstahl mit oberflächengehärteten Verzahnungen; dies gewährleistet eine maximale Lebensdauer und macht den Zahnkern robust und flexibel gegen mechanische Stöße. Die Einheiten werden mit Spieltoleranzen hergestellt, um ein perfektes Einlegen des Gangs und einen geräuscharmen Betrieb zu gewährleisten. Umkehrspiel-Toleranzen können auf Wunsch auf mindestens 5' reduziert werden; fragen Sie bei diesen Bestellungen nach Sonderpreisen und Lieferbedingungen. SCHÄFTE Hergestellt aus Stahl mit 80 kg/mm2 Oberflächenbehandlung zum Korrosionsschutz. Die Wellenkupplung am Nebenantrieb erfolgt über ISO-Normnuten (außer Größe 1 und 201). Passfedernuten können in jedem beliebigen Winkel hergestellt werden. Eine Edelstahlausführung ist ebenfalls erhältlich. LAGER Große Lager in tiefen Laufringen. Im Einzelfall werden Kegelrollen und/oder Vorspannungslager eingesetzt.
