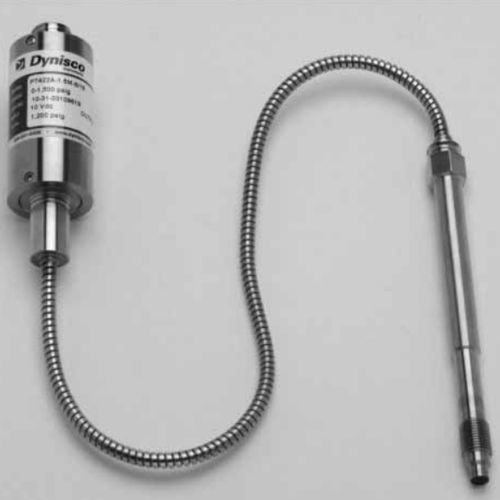

Absolutdruckaufnehmer PT420A

MembrananalogFusion

Die PT420-Serie ist ein +/- 0,25 %-Sensor, der sich ideal für Schmelzedruckanwendungen eignet, die hohe Genauigkeit, einfache Installation, Wiederholbarkeit und Zuverlässigkeit erfordern. Die PT420 Aufnehmer liefern das Industriestandardsignal 3,33 mV/V, das für die meisten Druckanzeigen geeignet ist. Der MPT420 ist mit einem achtpoligen Bendix-Stecker ausgestattet. Optional sind Thermoelement- oder RTD-Konfigurationen erhältlich, um die Schmelztemperatur zu messen. Der PT420 verfügt über ein 1/2-20 UNF-Gewinde für die Installation in Standard-Aufnehmermontagebohrungen und kann auf Wunsch mit einer Vielzahl anderer elektrischer Anschlüsse geliefert werden. LEISTUNGSMERKMALE Ausgang: 3.33 mV/V +/- 2,0% Eingangsspannung: 10 Vdc empfohlen, 12 Vdc maximal Reproduzierbarkeit: +/- 0,1%FSO, +/- 0,2% FSO für die Bereiche 500, 750, 1.000 psi Aufbau: Vierarmiger Dehnungsmessstreifen mit geklebter Folie und Wheatstone-Brücke Brückenwiderstand: Eingang: 345 Ohm Minimum, Ausgang: 350 Ohm +/- 10% Überdruck: 2 x FSO oder 35.000 psi, je nachdem, welcher Wert kleiner ist Nullabgleich: +/- 5% FSO Interne Shunt-Kalibrierung (R-Cal): 80% FSO +/- 0,5% Isolationswiderstand: 1000 Megaohm bei 50 Vdc TEMPERATUR UND MECHANISCHE EIGENSCHAFTEN Empfindlichkeitsverschiebung aufgrund von Temperaturänderungen: +/- 0,005% FS/oF max (+/- 0,01% FS/oC max) Befestigungsdrehmoment: 500 Zoll/lbs. maximal Standard-benetzte Teile: Dymax®-beschichtetes 15-5 PH SST
