Pneumatische Förderanlage / in verdichteter Phase HDV 6000

SaugkontinuierlichPulver

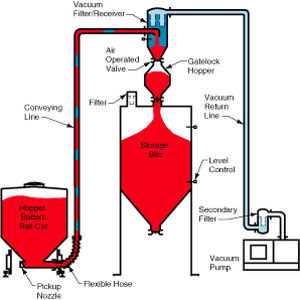

Kontinuierliches Dichtphasen-Vakuumsystem Das HDV 6000 Vakuumkonzept-Fördersystem ist ein kontinuierliches Vakuum-Fördersystem mit dichter Phase, mittlerer Geschwindigkeit und hohem Druck. Es wird im Allgemeinen zur Förderung von körnigen oder pelletierten und halbschleifenden Materialien mit niedriger bis hoher Dichte verwendet. Beispiele hierfür sind Kunststoffpellets, granulierter Zucker, Salz, Kaffeebohnen, Pintobohnen und Erdnüsse. Typische Fördergeschwindigkeiten sind 1,5 m bis 5 m/sec (300 bis 1000 Fuß pro Minute) und Vakuumförderdrücke von bis zu 737 mm (29 Zoll) Quecksilber (hg). Das Material wird durch Vakuum, das von einer Hochdruck-Vakuumpumpe geliefert wird, kontinuierlich in die Förderleitung eingespeist. Das System umfasst eine Vakuumsaugdüse, eine Vakuumförderleitung, einen Vakuum-/Filterbehälter, einen Sekundärfilter und eine Vakuumpumpe. Für Anwendungen mit kontinuierlicher Förderung ist am Auslass des Vakuumreceivers ein Schleusentrichter mit einem Einlass- und Auslassventil installiert.
