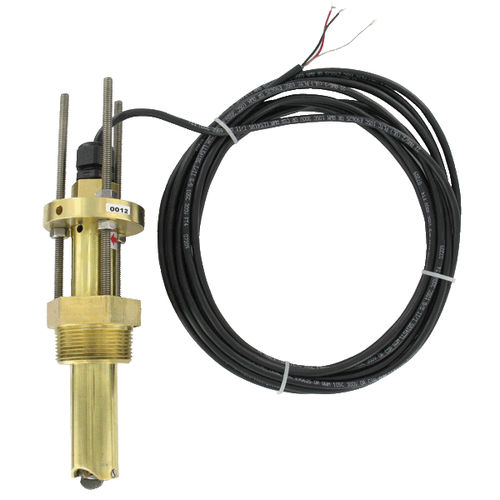

Paddel-Strömungssensor PFT series

für FlüssigkeitenTauchfühler

Die Schaufelrad-Durchflussmesser der Serie PFT werden zur Überwachung von Flüssigkeitsdurchflüssen in Rohren von 1-1/2 bis 40 Zoll verwendet und sind mit einem Gehäuse aus Messing oder Edelstahl 316 erhältlich. Das Gerät gibt ein frequenzproportionales, gepulstes oder 4 bis 20 mA Ausgangssignal aus. Die gepulsten Modelle geben ein Rechtecksignal aus, dessen Frequenz proportional zur Durchflussgeschwindigkeit ist, während die 4- bis 20-mA-Modelle eine lineare Ausgabe der Geschwindigkeit liefern, wobei 4 mA gleich 0 ft/s und 20 mA gleich 25 ft/s sind. MERKMALE Lange Produktlebensdauer auch bei Anwendungen mit Partikeln durch Lager und Welle, die einen hervorragenden Verschleißschutz bieten Einsatz in Bewässerungsanwendungen mit wetterfesten und überflutbaren Eigenschaften Sparen Sie Zeit und Lagerhaltung mit einer Einheit, die über einen großen Rohrgrößenbereich einstellbar ist Vielseitigkeit in der Anwendung durch eine große Auswahl an benetzten Materialien Reduziert den Bedarf an zusätzlichen externen Komponenten mit integriertem 4-20 mA-Ausgang Beseitigen Sie Probleme mit magnetischem Material im Durchfluss dank der Sensortechnologie, die induktive Sensoren und keine Magnete verwendet SPEZIFIKATIONEN Einsatz: Flüssigkeiten auf Wasserbasis. Bereich: 1.2 bis 25 ft/s (0,37 bis 7,62 m/s). Benetzte Materialien: Körper und Fitting: Messing oder Edelstahl 316; O-Ring der Armatur: FKM Standard, Silikon oder Buna-N optional; Laufrad: Edelstahl 316; Welle: Wolframkarbid Standard oder Edelstahl 316 optional; Lager: PTFE-Norm. Linearität: ±1,0% von FS. Reproduzierbarkeit: ±0,5 % der FS. Temperatur-Grenzwerte: -40 bis 212°F (-40 bis 100°C). Druck-Grenzwerte: 27,6 bar (400 psig) bei 37,8°C (100°F), 22,4 bar (325 psig) bei 100°C (212°F). Prozessanschluss: 1-1/2" NPT-Außengewinde standardmäßig, 2" NPT-Außengewinde optional. Ausgang: > Impuls: NPN offener Kollektor mit Rechteckausgang, Nennwert 60 V @ 50 mA maximal. Frequenz: 3,2 bis 200 Hz. Impulsbreite: 2,5 msec
