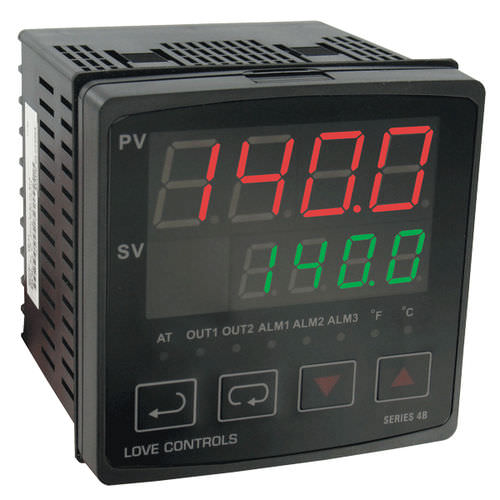

Temperaturregler mit LED-Display 4B series

PIDProzessfür Heizkessel

Der 1/4-DIN-Temperatur-/Prozessregler der Serie 4B ist für Thermoelement-, RTD-, Strom- oder Spannungseingänge ausgelegt und bietet zwei Ausgänge zur Steuerung. Zu den verfügbaren Ausgängen gehören Relais/Relais, Spannungsimpuls/Relais, Strom/Relais oder lineare Spannung/Relais. Die Geräte können für ON/OFF-, PID-, Auto-Tuning- oder manuelle Tuning-Regelmethoden programmiert werden. Die PID-Regelung wird durch 64 Rampen-/Soak-Aktionen unterstützt. Die Serie 4B verfügt außerdem über zwei zusätzliche Alarmausgänge. Der zweite Relaisausgang kann zu einem dritten Alarmausgang umkonfiguriert werden. Der Alarmtyp kann aus 13 verschiedenen vorprogrammierten Alarmfunktionen ausgewählt werden. Der Regler verfügt über zwei LED-Anzeigen zur lokalen Anzeige von Prozess- und Sollwerten. PRODUKTANWENDUNGEN Temperaturregelung für Heizkessel, temperatur- oder druckabhängige Klappensteuerung. Heizplatten/Schmelzkessel. Verpackungsanlagen. Umweltkammern. Medizinische Ausrüstung. Ausrüstung für die Lebensmittelindustrie. MERKMALE Universeller Eingang für Prozess-Transmitter, RTDs oder Thermoelement-Signale Ein/Aus-, PID- oder manuelle Ausgangssteuerung RS-485 Standard bei allen Modellen Stufensteuerungsprogramm für bis zu 64 Rampen-/Soak-Aktionen Spezifikationen Anzeige: Zwei 4-stellige 7-Segment-Anzeigen. PV: 3/4" H (19 mm) rot; SV: 1/2" H (12,7 mm) grün. Leistungsaufnahme: 5 VA max. Speicher-Backup: Nichtflüchtiger Speicher. Steuerausgangswerte: Relais: SPDT, 5 A @ 250 VAC ohmsch; Spannungsimpuls: 14 V, 10% bis -20% (max 40 mA); Strom: 4 bis 20 mA; Lineare Spannung: 0-10 V. Gewicht: 425 g (15 oz). Behördliche Genehmigungen: CE, RoHS, cUL, UL.
