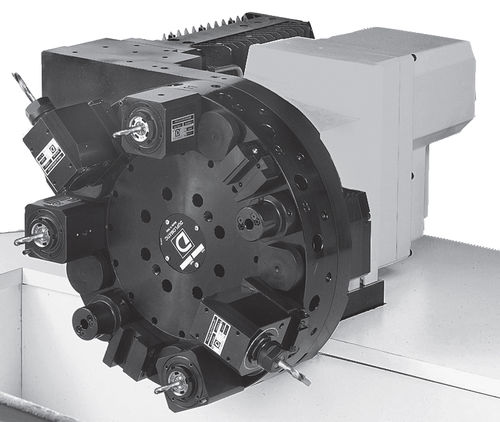

Scheibenwerkzeugrevolver MDT Series

Axialhydraulischmodular

MDT * Reihe 20 MODULARE ANGETRIEBENE WERKZEUGVORRICHTUNG FÜR AXIALE SYSTEM DIN 5480 / 5482 KUPPLUNG MODULARES PRINZIP Die MDT-Vorrichtung ist ein Modul, das extern an den DM-, SM- oder BSV-N-Standardrevolvern angebracht werden kann, und zwar in dem Raum zwischen Scheibe und Revolvergehäuse, der normalerweise für die Kühlmittelgruppe verwendet wird. HAUPTMERKMALE Die modulare angetriebene Werkzeugvorrichtung der Serie MDT/20 wurde entwickelt, um auf CNC-Drehzentren, auf denen die Servomotor-Revolver üblicherweise montiert sind, die besten Leistungen zu erzielen. Der Werkzeugeingriff wird durch einen direkten Hydraulikzylinder angetrieben. Die Hauptmerkmale sind: - Zur Verbesserung der Übertragungseffizienz ist der Motor direkt an der Hauptgetriebekette angelenkt. - Dank der Keilwellenkupplung ermöglicht das MDT-System schwere Bearbeitungen mit einer sehr genauen Werkzeugpositionskontrolle, d.h. starres Gewindeschneiden. - Zur Verhinderung einer externen Kontamination kann ein Druckluftsystem geliefert werden. Das MDT-Gerät ist in zwei verschiedenen Ausführungen erhältlich: "BR-ART Für Werkzeughalter mit Kupplung DIN 5480 (1) und Nullrastsystem. Bei diesem Typ ist es notwendig, dass der Servomotor (2) von der CNC mit einer "Orientierungsfunktion" versehen wird, um um das MDT-Gerät in der "Nullposition" zu stoppen. Der MDT-Zylinder (3) kann direkt durch dasselbe Elektroventil angetrieben werden, das bereits für den Revolverkopf verwendet wird. Wichtig: Bei der MDT/ Serie 20 wird die Nullstellung direkt vom Servomotor verwaltet, der von der CNC mit einer "Orientierungsfunktion" versehen sein muss. Die Freigabe des Motortreibers muss immer "EIN" sein, wobei die Nullposition beibehalten werden muss, um die Drehung des Revolvers zu ermöglichen. Wenn ein Servomotor mit Bremse verwendet wird, kann der Treiber am Ende der Orientierung "deaktiviert" werden, wobei die Bremse immer eingeschaltet bleibt und die Motorpositionssteuerung erfolgt.
